4.7 3 отзыва 14 заказов
286 руб.

Описание

12 В постоянного тока контроль напряжения зарядки контроль релейного переключателя Модуль платы

Режимы работы:
P-1: таймер (1-999 с/1-999 мин)
P-2: Таймер задержки (1-999 с/1-999 мин)
P-3: реле контроля напряжения (управление нагрузкой вкл/выкл)
P-4: таймер управления напряжением-A (первый выпуск)
P-5: таймер управления напряжением-B (сначала закройте)
P-6: реле контроля диапазона напряжения
P-7: таймер контроля диапазона напряжения
P-8: выключить дисплей
Диапазон синхронизации: 0-999 секунд или 0-999 минут (0,1 s-999 s опционально)
Диапазон отображения вольтметра: 0-99,9 В постоянного тока
Ошибка обнаружения напряжения: ± 0,1 в
Рабочая мощность: DC10 ~ 16 V (5 V, 24 V опционально)
Реле параметры:
Напряжение катушки: DC 12 V (5 V, 24 V опционально)
Набор преобразования (нормально открытый и нормально закрытый)
Контактная нагрузка: 10 А/277 В переменного тока или 10 а/30 В постоянного тока
Контактное сопротивление: ≤ 100 МОм (1А 6 В постоянного тока)
Механическая прочность: 10 миллионов
Срок службы электричества:> 100000 (10A-250VAC)
Рабочая температура:-40 ~ 85
Вход внешнего сигнала: (5 ~ 12 В) или пассивный переключатель (9 уровней времени задержки можно установить)
Режим таймера может установить время закрытия и релейного контакта, выполнение одной петли синхронизации
В режиме управления напряжением, может предустановка верхних и нижних значений напряжения
Установка выключения дисплея, минимальное значение тока 6ма/12 В (задержка высвобождена)
Предварительно заданные параметры можно сохранить после выключения питания.

2 режима работы:

Подключение к питанию, светодиодный цифровой трубчатый отображает слова "E-A-Z-Y-t" в свою очередь, система входит в состояние выбора, начальный выбор режима отображается как «P-0», нажмите кнопку «SET», чтобы выбрать режим «P-1 ~ P-8», нажмите «ENTER», чтобы перейти в соответствующий режим. В то время как любой режим работает, Нажмите кнопку «ENTER» в течение 3 секунд, система вернет в состояние выбора режима.

Нажмите кнопку «SET» и «ENTER» для подключения питания, контроллер будет восстановлен до заводских настроек.

2,1 режим таймера (P-1)

Нажмите кнопку «SET», чтобы выбрать «P-1», система контроллера войдет в режим таймера.

“P-1”/“P-2”: можно установить 1-999 секунд/минуту.

Циклической run:

В режиме таймера пользователь может установить время закрытия реле T1 и время выпуска T2, например, установить T1 в течение 3 секунд, T2 в течение 7 секунд, реле будет закрыто на три секунды, затем отпустите на 7 секунд, циклический запуск.

Пользователь также может установить циклическое время.

Когда вы установите значения T1 и T2, система сохранила настройки, в следующий раз система будет загружена автоматически T1 раз ждать запуска.

Таймер:

Если вы установите T1 с заданным временем, установите T2 (время выпуска) с 0, реле остановится после запуска таймера T1 времени, больше не работает, его можно использовать в качестве таймера, с временем работы, нормально открытый контакт релейного релиза, затем нажмите кнопку «Ввод», Система повторно запустит таймер на время T1.

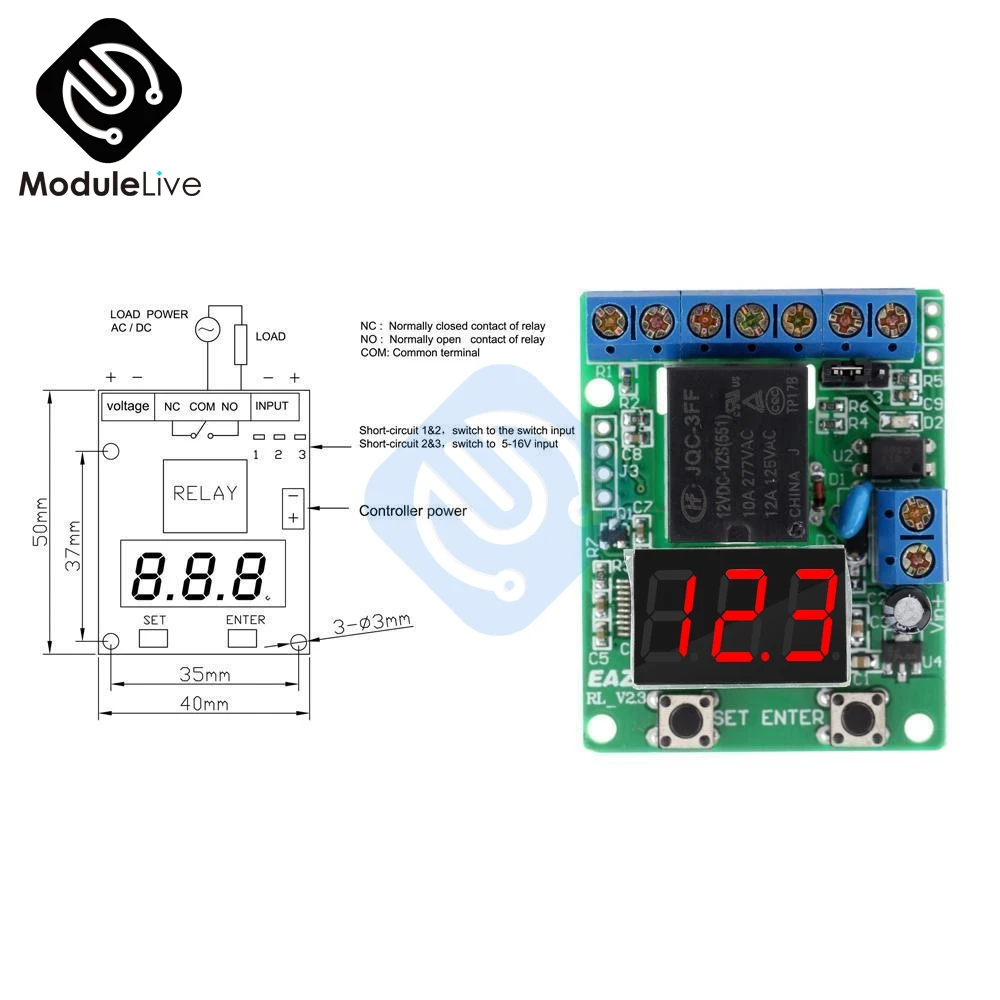

В состоянии таймера можно использовать внешний переключатель или интерфейс ввода импульсного сигнала (рис. 1) на контроллере для запуска таймера (триггер).

Настройка таймера шаги:




1) в первый раз установки выберите режим реле времени «P-1», светодиодный дисплей цифровой трубки «000»;

2) Нажмите кнопку «SET», система войдет в настройки времени T1, цифровой светодиодный, который ждёт установки мигания с частотой 1 Гц, нажмите «ENTER», чтобы выбрать количество значений, нажмите кнопку «SET» в течение трех раз для ввода настроек времени T2 и циклического времени, Нажмите кнопку «SET» для выхода из заданного состояния, система ждёт нажатия кнопки «ENTER», чтобы начать работу. 3) в состоянии настройки времени, блок значений времени может быть переключен на модуль минут или второй блок, нажмите кнопку «SET», чтобы войти в время, установленное по штату (светодиодный индикатор цифровой трубки мигает), в это время нажмите кнопку «set» в течение 3 секунд, чтобы отпустить, Светодиодный светильник с цифровой трубкой будет иметь правильные десятичные точки, это означает, что временные значения с блоком минут, если доза с точечной дробью не светильник, это означает, что временные значения с блоком секунд. 4) после завершения настройки нажмите кнопку «SET» для выхода из состояния настройки, нажмите «ENTER», чтобы начать время, если значения синхронизации установлены со второй единицей, значения секунд будут отображаться с формой обратного отсчета. Если значения синхронизации заданы с минутным блоком, правая Десятичная точка мигает с частотой 1 Гц, означает, что отсчет работает. В то время как таймер работает, нормально открытый контакт подключенного реле, нормально закрытый контакт разъединения реле, нажмите «ENTER», чтобы остановить запуск, нажмите «ENTER» в течение трех секунд, чтобы вернуть режим выбора «P-0».

2,2 таймер задержки (P-2)

Метод настройки "P-2" такой же, как "P-1", в режиме "P-2", реле сначала будет выполнять выпуск времени T1, затем закрыто временем T2.

Режим реле управления напряжением 2,3 (P-3)




В режиме выбора («P-0») нажмите кнопку «SET», чтобы выбрать «P-3», затем нажмите «ENTER», чтобы войти в режим контроля сравнения напряжения, контроллер обнаружит напряжение от «VOL» интерфейса (рис. 1) и отображает значения (DC 0-99,9 В), он также может использоваться в качестве Вольтметр постоянного тока, Контакт реле по умолчанию закрыт (нормально закрытый контакт отключен, нормально открытый переключатель включен), нажмите кнопку «установить», чтобы установить значения трех бит, светодиодный цифровой трубки установлен на мигание с частотой 1гц, сначала установить верхние предельные значения напряжения, нажмите кнопку «установить» три раза, Более низкие предельные значения напряжения, которые должны быть установлены, нажмите кнопку «ENTER», чтобы увеличить количество значений, нижнее предельное напряжение не может превышать верхний предел, нажмите кнопку «SET», чтобы цифровая трубка больше не мигает, на этот раз система переходит в режим управления напряжением, Контроллер обнаруживает напряжение постоянного тока от внешнего входного интерфейса (рис. 1), когда Обнаружение напряжения превышает верхний предел предустановленной, реле закрыто (нормально открытый контакт подключения, нормально закрытый разъединитель), до тех пор, пока напряжение не упадет ниже нижнего лимита, предварительно установленный, реле отпустит (нормально закрытый контакт подключится, Нормально открытый контакт отключите).

В состоянии контроля напряжения нажмите кнопку «SET» в течение трех секунд, затем отпустите кнопку, контакт состояния реле будет изменен. Например: реле закрыто при обнаружении напряжения ниже нижнего предельного напряжения.

Если предустановленное верхнее и нижнее напряжение устанавливается на одно и то же, например 12,0 в, когда контроллер обнаруживает вольт при 12,0 колебаниях, может привести к частым действиям контакта реле, рекомендуется установить напряжение, чтобы сохранить разницу между верхним и нижним границами.

Примечание: терминал напряжения обнаружения должен быть подключен надежно, не имеет свободной проводки вокруг изоляции печатной платы, может привести к индуктивному значению обнаружения напряжения не точно.

Режим таймера управления напряжением 2,4 (P-4/P-5)

Режим "P-4" или "P-5" состоит из "P-1" и "P-3" или "P-2" и "P-3". когда система переключается на «P-4» от «P-1» или «P-2», она войдет в режим таймера управления напряжением, контроллер обнаружит напряжение от «VOL» интерфейса, когда обнаружите напряжение превышает верхний предел предварительно заданного напряжения, таймер запустится, До тех пор, пока напряжение не опустится ниже нижнего предельного значения, таймер остановится.

Если вы установите время в предыдущем режиме «P-1», затем введите режим «P-4», реле сначала закроется с таймером, затем отпустите, если вы устанавливаете время в предыдущем режиме «P-2», то введите режим «P-4», релейный релиз с синхронизацией затем закрыт.

Разница между "P-4" и "P-5"-это первоначальное состояние реле, режим "P-4" релейный выпуск сначала, но реле режима “P-5” закрывает сначала.

Нажмите кнопку «установить» в течение 3 секунд, таймер запустится в чехол напряжения ниже нижнего лимита. Способ настройки предельного напряжения см. Раздел 2,3.

Например:

(1) в режиме P-2, установите T1 005, T2 000, затем Войдите в режим P-4, Обнаружение напряжения превышает верхний лимит предварительно настроенного реле закроется через 5 секунд, перепады напряжения ниже нижнего лимита предварительно Установите релейный выпуск немедленно. (2) В режиме P-1, установите T1 005, T2 000, затем введите режим P-5, напряжение ниже нижнего лимита предварительно Установите реле немедленно, обнаружение напряжения превышает верхний предел предварительно настроенного реле отпустит после задержки 5 секунд.

Логика управления напряжением может быть изменена нажатием кнопки на 3 секунды.

2,5 Реле контроля диапазона напряжения (P-6)

Если контроллер напряжения обнаруживает превышение верхнего лимита предварительно заданного напряжения, или падение напряжения ниже нижнего лимита предварительно заданного напряжения, реле закроется, В противном случае релейный релиз между верхним и нижним лимитами. Нажмите кнопку «установить» в течение 3 секунд, реле перевернуто. Реле закроется между верхним и нижним ограничением.

Таймер управления диапазоном напряжения 2,6 (P-7)

Если контроллер напряжения обнаруживает превышение верхнего лимита предварительно заданного напряжения, или падение напряжения ниже нижнего лимита предварительно заданного напряжения, реле будет работать в режиме реле времени, который был установлен в P-1 или P-1.

Когда значения напряжения между верхним и нижним диапазоном, нажмите кнопку SET в течение 3 секунд, реле обратное между закрытием и отпуском (вкл/выкл).

Например:

В режиме P-1 Установите T1 005, T2 000, затем введите режим P-7, установите реле между верхним и нижним диапазоном. Когда напряжение ниже нижнего лимита или превышает верхний лимит, реле отпустит через 5 секунд.

2,7 комплект закрытого дисплея (P-8)

Дисплей показывает «d-0» означает сохранение яркости, вы можете нажать кнопку «SET» установить 0-9 минут для закрытия дисплея.

Посылка включает в себя:

1 x контроль релейного переключателя модуль

12 В постоянного тока контроль напряжения зарядки контроль релейного переключателя Модуль платы

12 В постоянного тока контроль напряжения зарядки контроль релейного переключателя Модуль платы

12 В постоянного тока контроль напряжения зарядки контроль релейного переключателя Модуль платы

12 В постоянного тока контроль напряжения зарядки контроль релейного переключателя Модуль платы

12 В постоянного тока контроль напряжения зарядки контроль релейного переключателя Модуль платы

12 В постоянного тока контроль напряжения зарядки контроль релейного переключателя Модуль платы

Характеристики

Основы
Реле напряжения
Номер модели
011966
Индивидуальное изготовление
Да
Напряжение
12 В
Источник питания
DC
Бренд
diymore
Функция защиты
please check instruction
Нагрузка на контакт
please check instruction
Применение
Voltage relay 12V
OEM
DIYMORE
