Описание

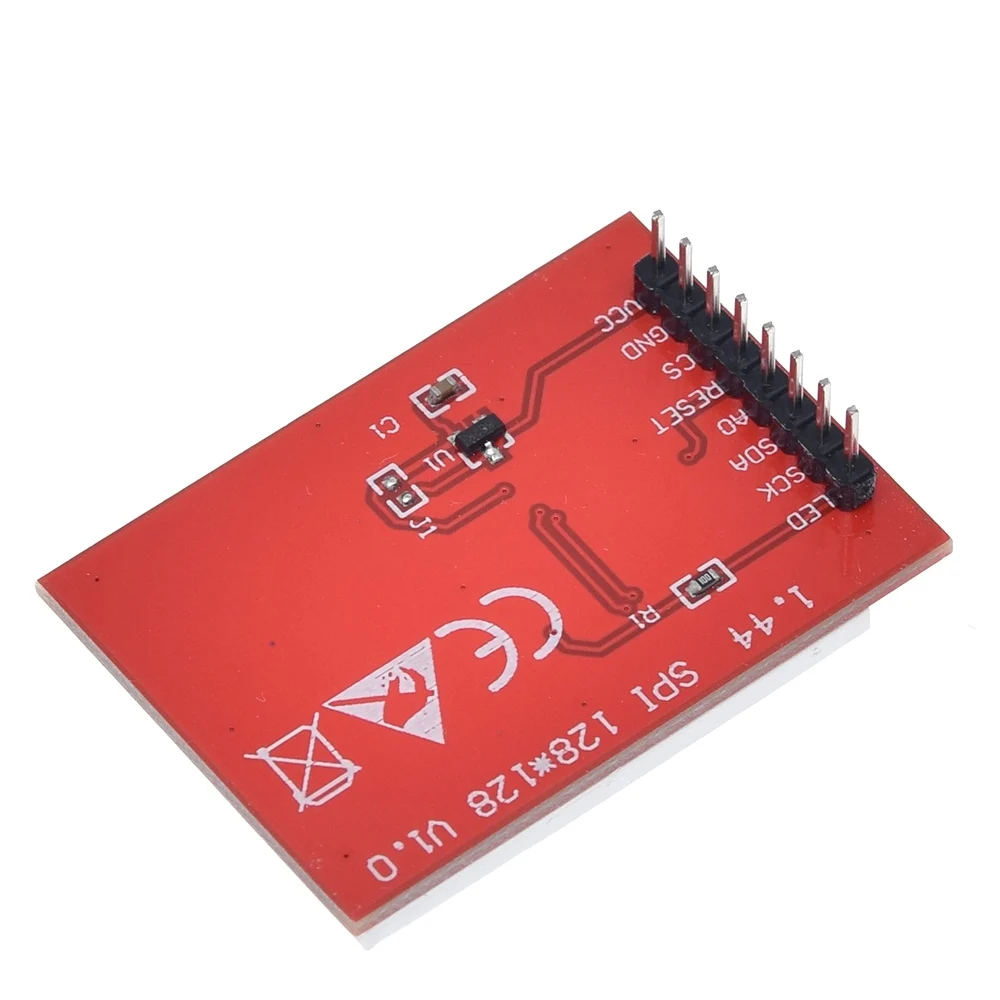

| Номер | Pin-код этикетки | Описание продукта: |
| 1 | VCC | 5 В/3,3 В вход питания |
| 2 | GND | Заземления |
| 3 | CS | ЖК-чип выбора сигнала, низкий уровень включения |
| 4 | Сброс | ЖК-сигнал сброса, низкий уровень сброса |
| 5 | A0 | ЖК-Регистратор/сигнал выбора данных, Высокий уровень: регистрация, низкий уровень: данные |
| 6 | Внесение изменений | Сигнал записи данных шины SPI |
| 7 | SCK | SPI часы сигнала |
| 8 | Светодиодный | Управление Подсветкой, высокий уровень освещения, Если не контролируется, подключите 3,3 В всегда ярко |
Характеристики
- Бренд
- TZT
- Режим отображения
- 128X128
- Индивидуальное изготовление
- Да
- Тип
- TFT
- Номер модели
- 1.44 TFT
- Разрешение
- 128*64
