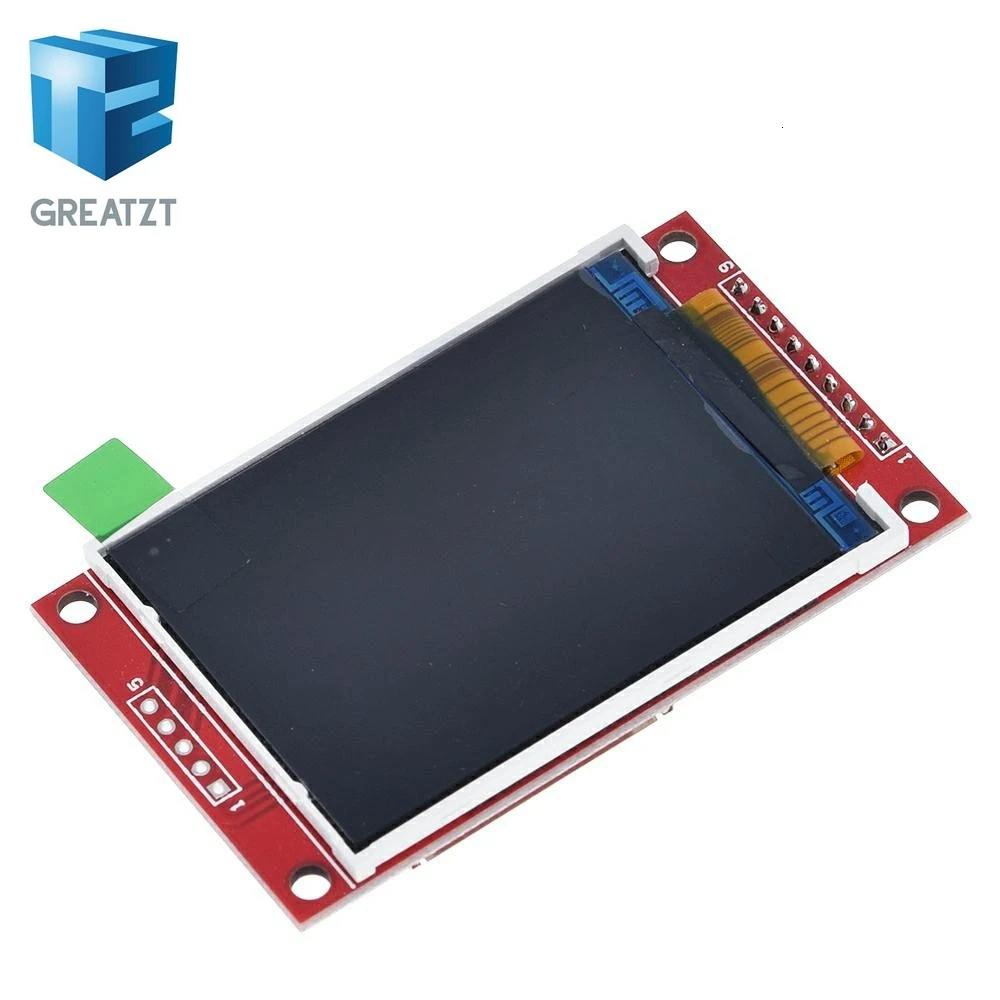

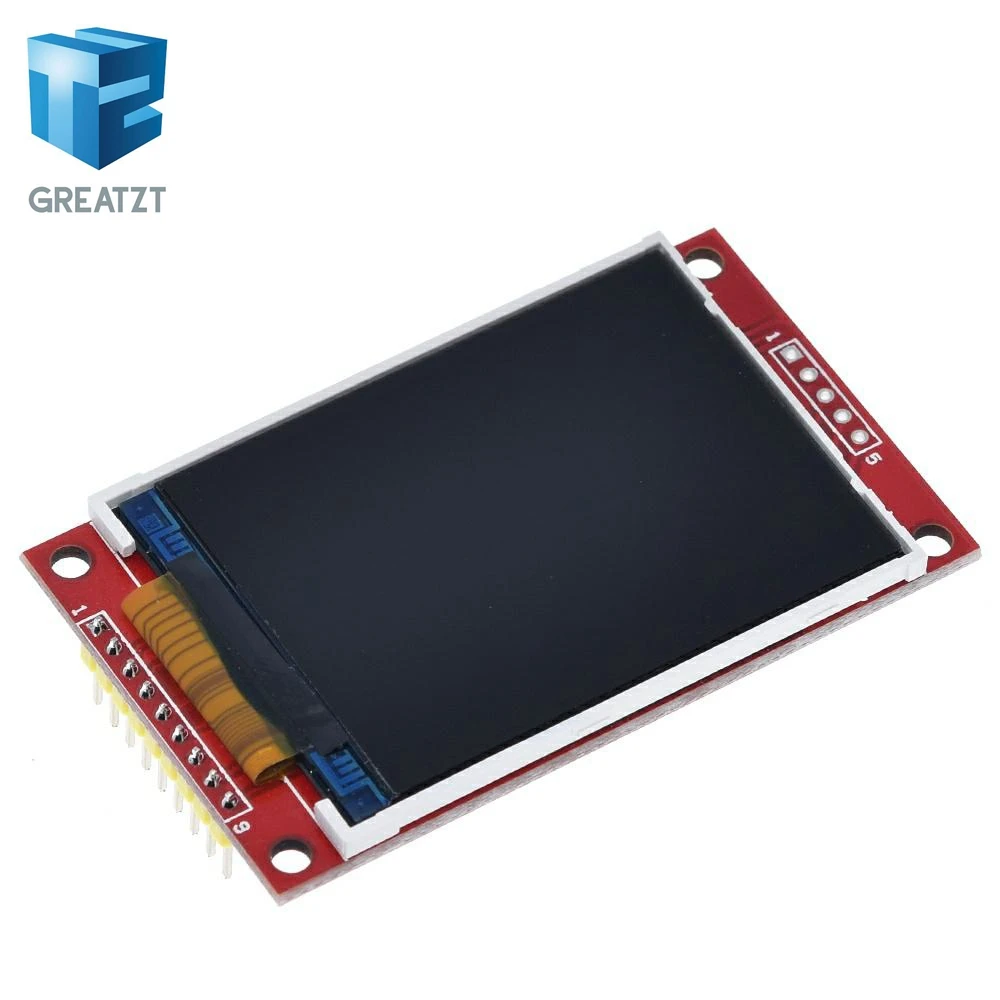

Умная электроника 2,2 дюймов 240*320 точек SPI TFT lcd последовательный порт Модуль дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino Diy

Описание

Загрузка данных: Http://www.lcdwiki.com/2.2inch_SPI_Module_ILI9341_SKU:MSP2202

2,2 дюймовый цветной экран, поддержка 65 K цветного дисплея, дисплей насыщенных цветов

Разрешение 320X240, четкий дисплей

Используя последовательную шину SPI, требуется всего несколько IOs, чтобы осветить дисплей

Легко расширить эксперимент со слотом для sd-карты

Предоставление богатой программы образцов

Военные стандарты процесса, долгосрочная стабильная работа

Предоставьте базовую техническую поддержку драйвера

Название	Параметр
Цвет дисплея	Цветная (RGB) 65 к цветной сенсорный экран
Артикул:	MSP2202
Размер экрана	2,2 (дюйм)
Тип	На тонкопленочных транзисторах на тонкоплёночных транзисторах
Драйвер IC	ILI9341
Разрешение	320*240 (пикселей)
Модуль Интерфейс	4-провод SPI интерфейс
Активная область (область АА)	33,84x45,12 (мм)
Модуль печатной платы Размеры	40,10x67,20 (мм)
Операционной Температура	-20℃ ~ 60 ℃
Для хранения Температура	-30℃ ~ 70℃
VCC Напряжение питания:	3,3 В ~ 5 В
Материнскую плату порт ввода-вывода напряжения	3,3 В (ttl)
Мощность потребления	TBD
Грубая масса (посылка содержит)	22 (г)

Номер	Pin-код этикетки	Описание продукта:
1	VCC	5 В/3,3 В вход питания
2	GND	Заземления
3	CS	ЖК-чип выбора сигнала, низкий уровень включения
4	Сброс	ЖК-сигнал сброса, низкий уровень сброса
5	DC/RS	ЖК-Регистратор/сигнал выбора данных, Высокий уровень: регистрация, низкий уровень: данные
6	SDI/MOSI	Сигнал записи данных шины SPI
7	SCK	SPI часы сигнала
8	Светодиодный	Управление Подсветкой, высокий уровень освещения, Если не контролируется, подключите 3,3 В всегда ярко
9	УДПП/мисо	SPI автобус считывает сигнал данных, если вам не нужна функция чтения, вы не можете подключить его
