Hantek 2D82 Авто 4 в 1 портативный, автомобильный осциллограф 80 МГц цифровой осциллограф Автомобильный мультиметр для обслуживания
Пожалуйста, обратите внимание:
1. По любым вопросам, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательные отзывы или открыть спор, мы обещаем решить проблему, пока вы не удовлетворены.
2. Товар отправляется без компакт-диска с программным обеспечением и руководство на английском языке, потому что стандартная упаковка без этих аксессуаров. Если вам нужно, мы можем отправить вам в формате PDF.
Совершенно новая Серия портативных oscilloscope-Hantek2000, она продолжает компактную и легкую идею, но с новым Поколение 4 в 1 Многофункциональный тестер: Автомобильный диагностический, осциллограф, источник сигнала и мультиметр; небольшой объем некоммерческого захвата одной рукой; suspendingstand был разработан для поддержки регулировки нескольких углов; Ультра-низкой мощности, Интерфейс зарядки типа C, каждый 2 часа заряда батареи позволяют работать один полный день или в режиме ожидания два месяца; цветной ЖК-дисплей высокой четкости четкий и тонкий; минималистичный дизайн клавиатуры простота эксплуатации, простота в использовании.
С более чем 80 видов тестирования автомобиля, и сканирование qr-кода на задней части устройства может открыть видео файлы справки, чтобы показать вам, как проверить транспортные средства.
· Первые тестовые проекты:Степень вакуума впускного коллектора и зажигание, клапан регулировки lampblack степень вакуума и зажигание, зажигание выхлопа (холостого хода), зажигание выхлопа (старт).
· Запуск и зарядка:Схема зарядки, ток и напряжение.
· Привод:Бензин/дизельные модели.
· Автобус обнаружения:Наблюдение данных CAN bus, честность сигнала CAN bus, долгосрочное получение CAN bus LH, LIN bus.
· Датчики:Расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки.
· Зажигания:Грунтовка/вспомогательный.
· Осциллограф:2 канала осциллографа, 80 МГц полоса пропускания, 250 м частота дискретизации.
· Функция универсального мультиметра:Напряжение, ток, сопротивление, диод, конденсатор, тест на ВКЛ-ВЫКЛ;

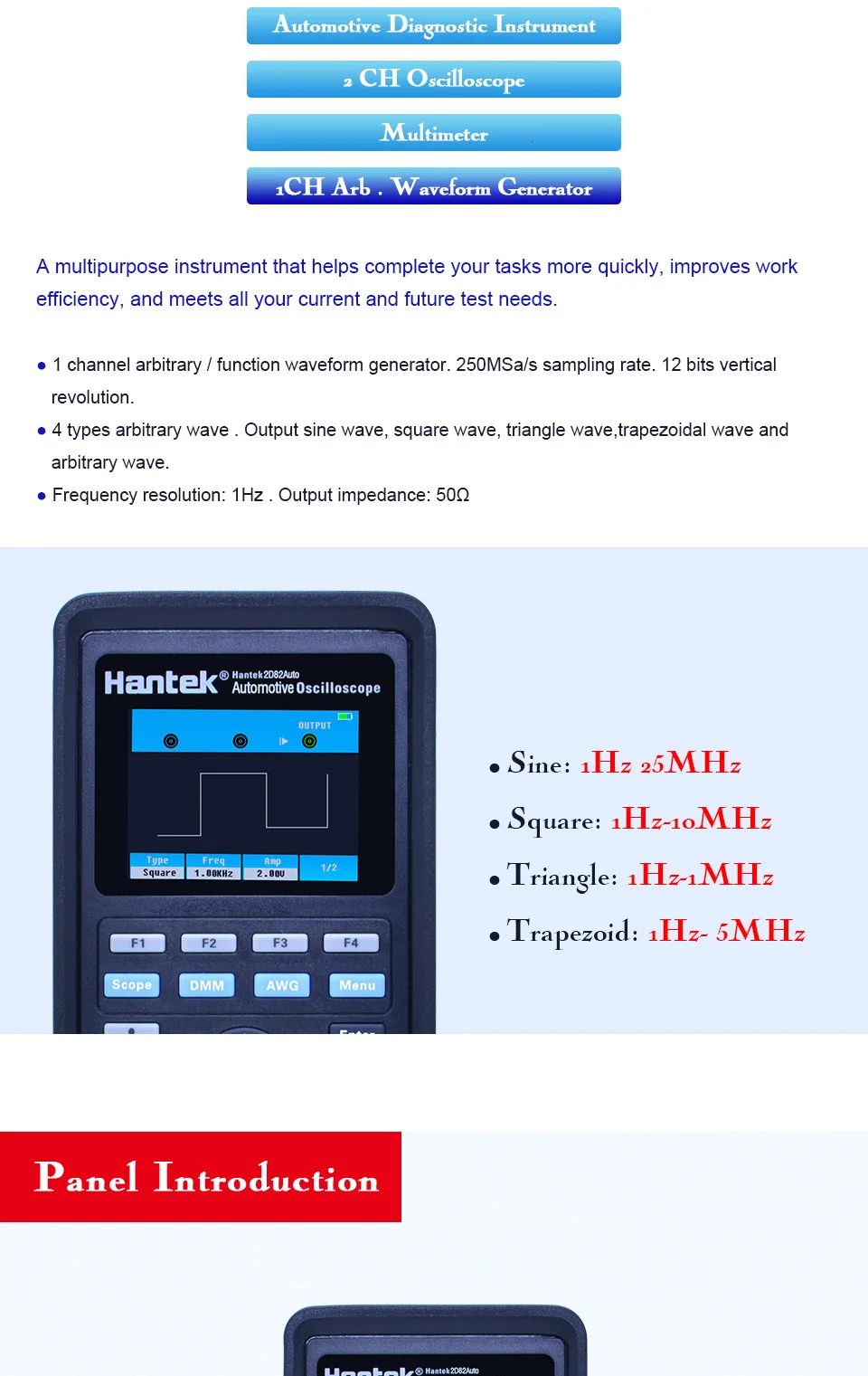

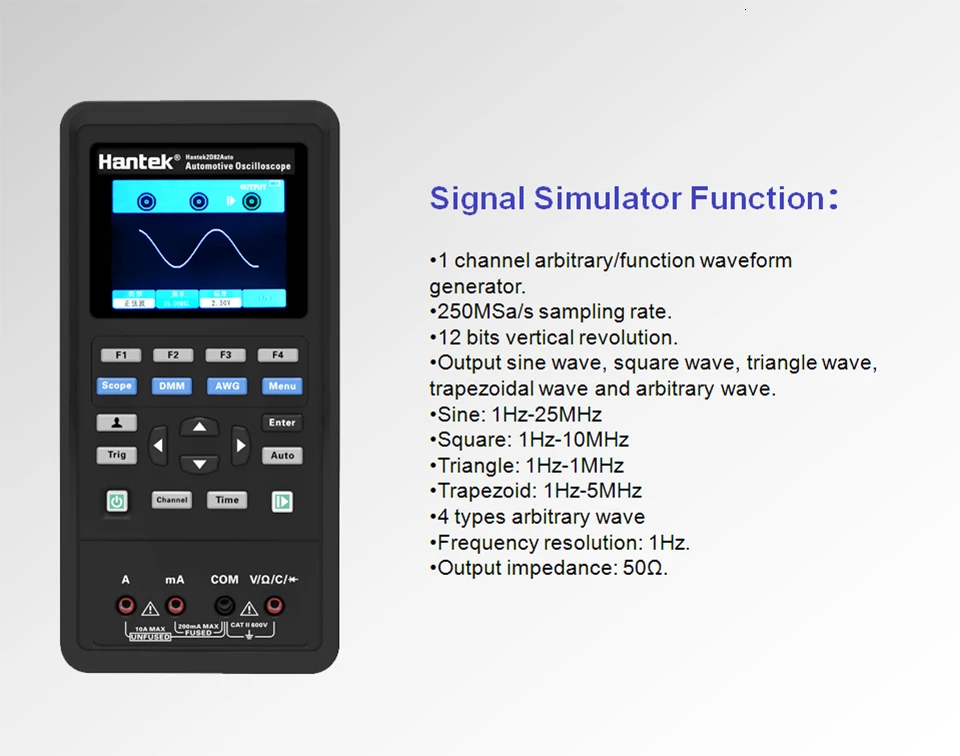

· Функция выхода генератора сигналов:Выходной синус, квадрат, треугольник, трапециевидный и другие формы волны; синус до 25 МГц;
| Модель | Hantek2D82AUTO | |||
| Транспортное средство режим тестирования | ||||
| Диагностика автомобиля | Транспортное средство диагностики Функция | Зажигания | Первичное зажигание (напряжение) | |
| Первичное зажигание (ток) | ||||
| Первичное зажигание (напряжение и ток) | ||||
| Первичного зажигания(Коленчатый вал сенсором) | ||||
| Основной зажигания газовой плиты, SecondaryIgnition | ||||
| Вторичный | Тип вторичного распределителя зажигания (заглушка) | |||
| Вторичный распределителя зажигания Тип(Король свинец) | ||||
| Вторичный СОП (с положительным напряжением) | ||||
| Вторичный СОП или КПК (отрицательный) | ||||
| Вторичная катушка Выход диагностики | ||||
| Вторичное зажигание и первичное зажигание | ||||
| Датчики давления | Датчики воздушного потока | Расходомер воздуха (горячий провод) | ||
| Расходомер воздуха (лопасть воздуха) | ||||
| Датчик расхода воздуха (BOSCH дизель) | ||||
| Воздухозаборник PressureSensor (BOSCH дизель) | ||||
| Распределительного вала | Распределительного вала (Индуктивный) | |||
| Распределительный вал (переменный ток) | ||||
| Распределительный вал (эффект Холла) | ||||
| Распределительный вал (BOSCH Common Rail дизель) | ||||
| Коленчатый вал | Коленчатый вал Индуктивный бег | |||
| Коленчатый вал Индуктивный сгибать | ||||
| Коленчатый вал Холла | ||||
| Коленчатый вал СенсорИ первичного зажигания | ||||
| Компонентов | Дистрибьютор пикап (эффект Холла) | |||
| Распределитель Индуктивный pick-up Cranking | ||||
| Распределитель Индуктивный пикап бег | ||||
| Лямбда-зонд Датчики | Лямбда-зонд Сенсор из оксида титана | |||
| Лямбда-зонд Сенсор циркония | ||||
| Lambda датчик циркония пред & пост кота | ||||
| Датчик положения дроссельной заслонки | Датчик положения дроссельной заслонки потенциометр | |||
| Датчик положения дроссельной заслонки переключатель | ||||
| Переключатель педали дроссельной заслонки (Bosch дизель) | ||||
| АБС-пластик цифровой Скорость Сенсор | ||||
| ABS аналоговый Скорость Сенсор | ||||
| Хладагент Температура (5 В) | ||||
| Температура охлаждающей жидкости (GM/Vauxhall Simtec | ||||
| Крушение Сенсор | ||||
| Карта аналоговый | ||||
| Карта Цифровой | ||||
| Датчик скорости дорожного движения с эффектом Холла | ||||
| Педаль акселератора (Bosch дизель) | ||||
| Диагностика автобуса | Подключению CAN-шины | Подключению CAN-шины Просмотр данных | ||
| Подключению CAN-шины сигнал целостности | ||||
| CAN Bus LH длинный захват | ||||
| LIN автобус | LIN автобус | |||
| Двигатель | Бензин | Одноточечный инжектор (напряжение) | ||
| Одноточечный инжектор (ток) | ||||
| Многоточечный инжектор (напряжение) | ||||
| Многоточечный инжектор (ток) | ||||
| Инжектор Напряжение и ток | ||||
| Ток инжектора и первичное зажигание | ||||
| Дизельное топливо | Common Rail дизель (ток) | |||
| Инжектор Bosch CDi 3 (ток) | ||||
| Инжектор Bosch дизельный (холостой ход) | ||||
| Инжектор Bosch дизель (ускорение) | ||||
| Дизельные свечи Вилки | ||||
| Электронный топливный насос | ||||
| Фильтр с активированным углем электромагнитный клапан | ||||
| ERG рециркуляции электромагнитный клапан | ||||
| Шаговый двигатель пример-1 шт. | ||||
| Шаговый двигатель Пример 2 | ||||
| Регулирующий клапан холостого хода (поворотный) | ||||
| Клапан регулирования холостого хода (Электромагнит) | ||||
| Дроссельный Серводвигатель (холостой ход) | ||||
| Дроссельный Серводвигатель (ускорение) | ||||
| Клапан контроля количества Bosch CDi3 | ||||
| Клапан регулятора давления Bosch CDi3 | ||||
| Вентилятор охлаждения с переменной скоростью | ||||
| Вентилятор охлаждения с переменной скоростью выключен | ||||
| Переменный Распредвал изменения фаз газораспределения | ||||
| Запуск и зарядка | Зарядный схемы | Цепи зарядки ток/напряжение | ||
| Зарядный схемы ток/Напряжение начиная 24 V | ||||
| Зарядный схемы ток/Напряжение на холостом ходу 24 V | ||||
| Цепи зарядки генератор переменного тока Пульсация/Диодная Диагностика | ||||
| Относительная сжатия бензин | ||||
| Относительная сжатия дизельного топлива | ||||
| Начиная с Напряжение падение | ||||
| Режим осциллографа | ||||
| Пропускная способность | 80 МГц | |||
| Канал | 2 СН + DMM + AWG | |||
| По горизонтали | ||||
| Образец диапазон скорости цифрового потока | 250MSa/s (одноканальный), 125MSa/s (двухканальный) | |||
| Сигналов интерполяции | (Син х)/х | |||
| Запись Длина | 3 K образцов на двухканальный | |||
| SEC/DIV диапазон | 5 NS/div ~ 500 s/div1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 5 последовательности | |||
| Вертикальный | ||||
| Аналого-цифровой преобразователь | 8-бит, каждый канал выборку одновременно | |||
| Вольт/DIV диапазон | 10 мВ/div ~ 10 В/divat вход BNC | |||
| Предел пропускной способности, типичный | 20 МГц | |||
| Низкочастотная характеристика (-3 дБ) | ≤10Hz на BNC | |||
| Время подъема на BNC, типичное | ≤5ns | |||
| DC усиления точность | ± 3% для нормального или среднего режима приема, 10 в/div до 10 мВ/div | |||
| Примечание: полоса пропускания уменьшается до 6 МГц при использовании 1х зонда. | ||||
| Приобретение | ||||
| Приобретение режимов | Обычный | |||
| Триггер | ||||
| Тип | Края | |||
| Режим | Авто, нормальный, одиночный | |||
| Уровень | ± 4 деления от центра экрана | |||
| Точность уровня триггера | 0.2div × volts/div в пределах ± 4 деления от центра экрана | |||
| Наклон | Рост, падение, рост и падение | |||
| Источник света | CH1/CH2 | |||
| Вход | ||||
| Соединительная муфта | DC, AC или GND | |||
| Вход импеданс | 25пф±3 пФ, 1м±±2% | |||
| Переменному току | ||||
| Затухания зонда | 1X, 10X | |||
| Поддерживается зонд затухание факторов | 1X, 10X, 100X, 1000X | |||
| Максимальная Вход Напряжение | 150 VRMS | |||
| Измерение | ||||
| Курсор | Разница напряжения между курсорами:△V | |||
| Разница во времени между курсорами:△T | ||||
| Автоматические измерения | Частота, амплитуда | |||
| Генератор сигналов произвольной формы режим | ||||
| Сигналов частоты | Синус: 1 Гц ~ 25 МГц | |||
| Площадь: 1 Гц ~ 10 МГц | ||||
| Рампа: 1 Гц ~ 1 МГц | ||||
| EXP: 1 Гц ~ 5 МГц | ||||
| Для отбора проб | 250MSa/s | |||
| Амплитуда | 2.5Vpp (50Ω) | |||
| 5Vpp (высокаяИмпеданс) | ||||
| Частота Разрешение | 0,001 | |||
| Канал | 1CH выходного сигнала | |||
| Сигналов глубины | 512Sa | |||
| Вертикальный Разрешение | 12 бит | |||
| Стабильность частоты | <30ppm | |||
| Выход сопротивление | 50 Ом | |||
| DMM режимов тестирования | ||||
| Максимальная Разрешение | 4000 отсчетов | |||
| DMM режимов тестирования | Напряжение, ток, сопротивление, емкость, Диод и вкл.-ВЫКЛ. | |||
| Максимальная Вход Напряжение | Переменный ток: 600 В, постоянный ток: 800 в | |||
| Максимальная Вход ток | Переменный ток: 10А, постоянный ток: 10А | |||
| Вход сопротивление | 10MΩ | |||
| Измерение термин | Диапазон | Точность | Разрешение | |
| DC Напряжение | 400.00mV | ±( 0.8% + 5) | 100uV | |
| 4,000 V | 1mV | |||
| 40,00 V | 10mV | |||
| 400,0 V | 100mV | |||
| 600,0 V | ±( 1% + 2) | 1 V | ||
| Защита от перегрузки: 400 мВ: 250 В, другие: 600 В/мин. | ||||
| AC Напряжение | 4,000 V | ±( 1.2% + 5) | 1mV | |
| 40,00 V | 10mV | |||
| 400,0 V | 100mV | |||
| 600,0 V | ±( 1.5% + 5) | 1 V | ||
| Частота: 40 Гц ~ 400 Гц; | ||||
| Частота 400 V и 600 V: 40Hz ~ 100Hz | ||||
| Постоянный ток | 40.00mA | ±( 1% + 2) | 10uA | |
| 200.0mA | ±( 1.5% + 2) | 100uA | ||
| 4.000A | ±( 1.8% + 2) | 1mA | ||
| 10.00A | ±( 3% + 2) | 10mA | ||
| Защита от перегрузки: | ||||
| Самовосстановляемый предохранитель: 200 мА/250 В, 4A и 10A диапазон без предохранителя. | ||||
| Переменного тока | 40.00mA | ±( 1.3% + 2) | 10uA | |
| 400.0mA | ±( 1.8% + 2) | 100uA | ||
| 4.000A | ±( 2% + 3) | 1mA | ||
| 10.00A | ±( 3% + 5) | 10mA | ||
| Частота: 40 Гц ~ 400 Гц; | ||||
| Самовосстановляемый предохранитель: 200 мА/250 В, 4A и 10A диапазон без предохранителя. | ||||
| Сопротивление | 400,0 Ω | ±( 1% + 3) | 0,1 Ω | |
| 4.000K Ω | ±( 1.2% + 5) | 1Ω | ||
| 60.00K Ω | 10Ω | |||
| 400.0K Ω | 100Ω | |||
| 4.000M Ω | 1KΩ | |||
| 40.00M Ω | ±( 1.5% ± 3) | 10KΩ | ||
| Защита от перегрузки: 220 Vrms | ||||
| Постоянной ёмкости, универсальный конденсатор | 40.00nF | ±( 3% + 5) | 10pF | |
| 400.0nF | 100pF | |||
| 4,000 мкФ | 1nF | |||
| 40,00 мкФ | 10nF | |||
| 100,0 мкФ | 100nF | |||
| Защита от перегрузки: 220 Vrms | ||||
| Диод | 0 В ~ 2,0 в | |||
| ВКЛ-ВЫКЛ | <50Ω | |||
| Общие характеристики | ||||
| Дисплей | ||||
| Дисплей Тип | 2,8 inch64K цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах | |||
| Разрешение дисплея | 320 по горизонтали на 240 по вертикали | |||
| Дисплей контраст | Регулируемый | |||
| Питание | ||||
| Поставка Напряжение | 100V-240VAC, 50 Гц-60 Гц; постоянного тока на входе: 5VDC, 2A | |||
| Мощность потребления | <2,5 W | |||
| Предохранитель | T, 3A | |||

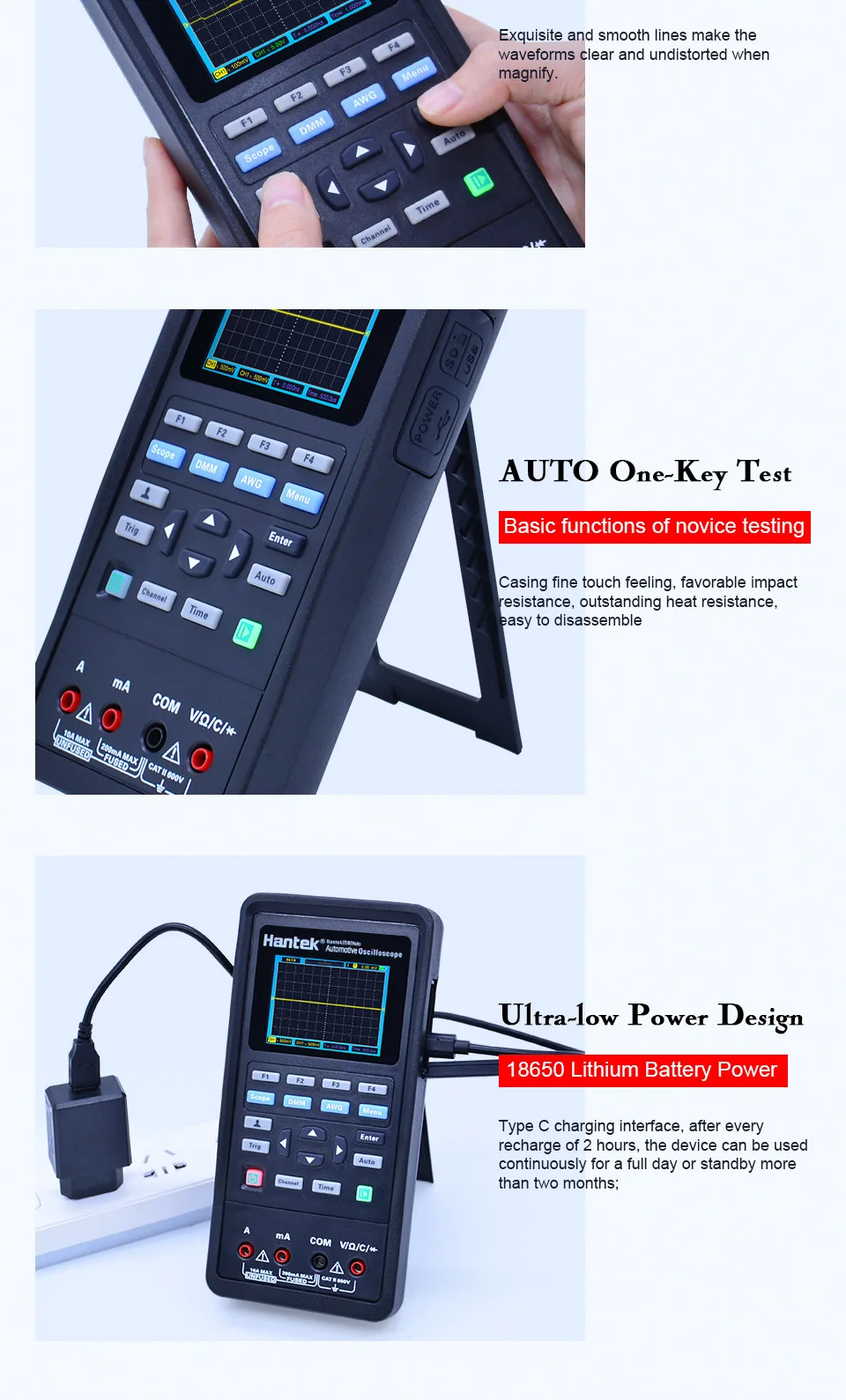

| Батарея | 2600mA * 2 | |||
| На окружающую среду | ||||
| Операционной Температура | 0 ~ 50 °C (32 ~ 122 °F) | |||
| Для хранения Температура | -40 ~ + 71 °C (-40 ~ 159,8 °F) | |||
| Влажность | ≤ + 104° (≤ + 40 °C): ≤90% относительная влажность | |||
| 106° ~ 122 °(+ 41 °C ~ 50 °C): ≤60% относительная влажность | ||||
| Метод охлаждения | Конвекционная печь | |||
| Высота над уровнем моря | Операционная и | 3000 м (10000 футов) | ||
| Нерабочем | ||||
| Механическому воздействию | Случайной вибрацией | 0,31 гRMSОт 50 Гц до 500 Гц, 10 минут на каждой оси | ||
| Нерабочем | 2,46 гRMSОт 5 Гц до 500 Гц, 10 минут на каждой оси | |||
| Рабочая | 50 г, 11 мс, полусинус | |||

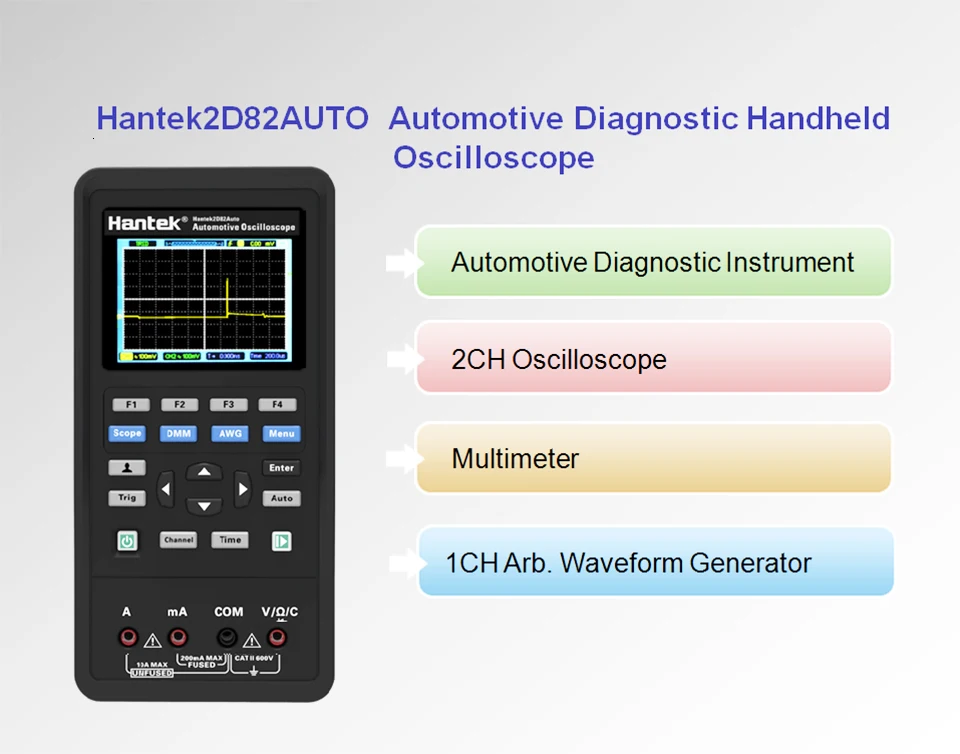

Автомобильный диггностик, 4 в 1
Более 80 видов тестирования автомобилей
Полоса пропускания 80 МГц,10 мВ ~ 10 в вертикальное разрешение
Высокая чувствительность и точность, показывая четкие, сильные анти-перегрузки, легко носить с собой
Многофункциональный инструмент, который помогает быстрее выполнять ваши задачи, повышает эффективность работы и отвечает всем вашим требованиям в настоящее время и в будущем.
Характеристики
- Бренд
- OUTEST
- Материалы для самостоятельного изготовления
- Электрический
- Разрешение дисплея
- 320*240 Пикселей
- Максимальная частота захвата осциллограммы
- 30,000 кол./сек
- Длина записи
- /
- Ширина браслета
- 60-99 МГц
- Номер модели
- Hantek2D82AUTO
- Размер дисплея
- 3.0-4.9 Дюйм(ов)
- Съемные элементы питания
- Да
- Частота дискретизации в реальном времени
- 250MSa/s
- Цифровых каналов
- 2
- Sample Rate Range
- 250MSa/s(Single-channel), 125MSa/s(Dual-channel)
- Waveform Interpolation
- (sin x)/x
- Maximum Resolution
- 4000 Counts
- Maximum Input Voltage
- AC:600V, DC: 800V
- Bandwidth Limit, typical
- 20MHz
- Maximum Input Current
- AC: 10A, DC:10A
- DMM Testing Modes
- Voltage,Current,Resistance,Capacitance,Diode &On-Off
- Input Impedance
- 10MΩ
- Supply Voltage
- 100V-240VAC, 50Hz-60Hz; DC INPUT: 5VDC, 2A
- Operating Temperature
- 0~50 °C (32~122 °F)
