ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ
  • ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ
  • ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ
  • ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ
  • ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ
  • ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ
  • ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

3 заказа
31 911 руб.

Описание

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

Обратите внимание:
Этот товарКомплектация заказа зависит от наших"ЕС/Германия"Склад,В течениеСтраны Европейского союзаБесплатная доставкаОт UPS/DHL, В посылка будетНелегкоСломанный с доставкой.

Бесплатная доставка в страны Европы:

ААвстрии,BБельгия,BБолгария,CЦехRРеспубликанских,DДания,EЭстония,FВнутри страны,FФранция,GГермания,GРис,HВенгрия,ЯИрландия,ЯИталия,LЛатвия,LЛитва,LЛюксембург,ММонако,NНидерландских,NНорвегия,PВ Польше,PПортугалия,RРумыния,SЖенский рюкзак lovakia,SLovenia,SБоль,SШвецииSШвейцария.

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

4x34HS58021600oz-inШаговый двигатель(154 мм длина, 5.0A двойной вал)

4 x CW8060 Драйвер шагового двигателя6.0A 80 V/DC

4 x400 Вт 70 VИмпульсный источник питания светодиодного табло

1x4 оси145A коммутационная плата

1 x DB25 параллельный кабель

USB кабель (1 шт.);

Руководство пользователя на английском языке для breakout board и Драйвер шагового двигателя вышлем по электронной почте.

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

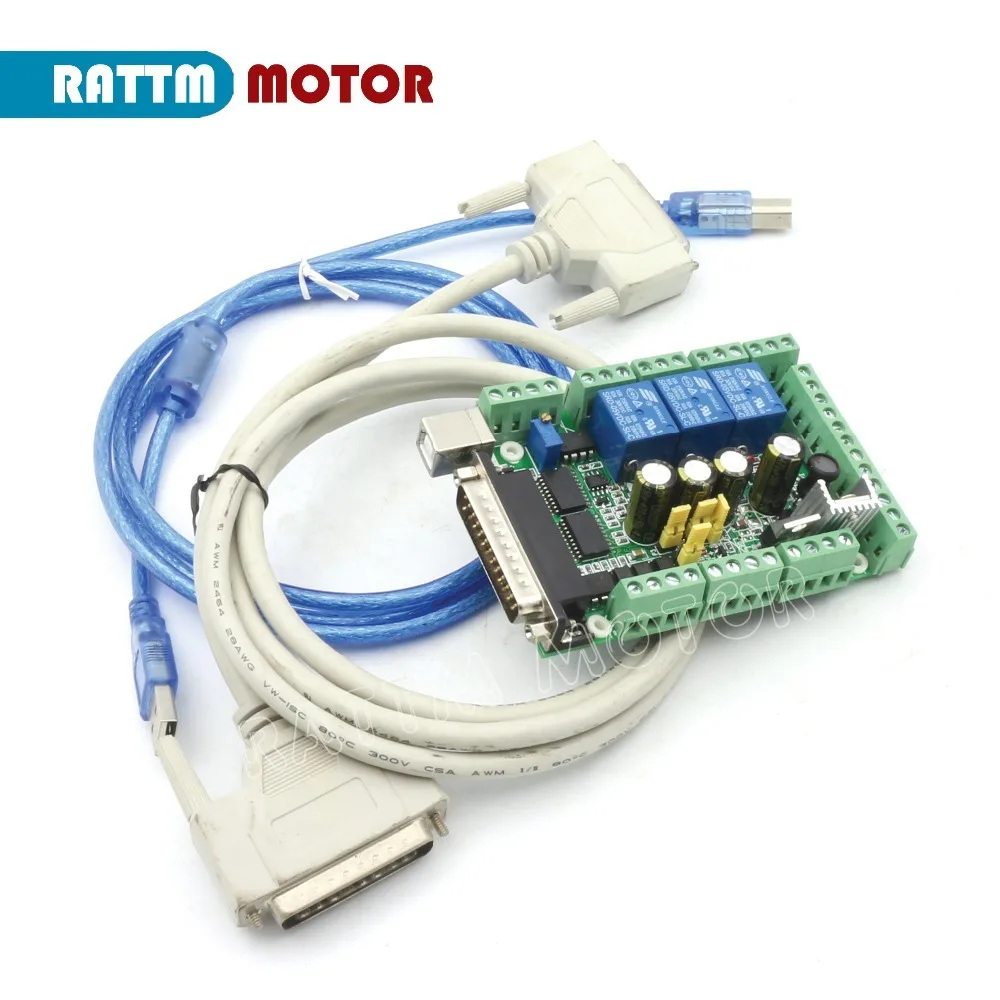

1. Плата управления MACH3 (V2.1)

Особенности:

1. Для обработки сигналов ввода и вывода (ввода/вывода) используется специальный высокоскоростной чип. Он способен сделать машину работать стабильно, с особенностями коррекции и увеличения сигналов, которые снимают ненужные сигналы беспокоить.

2. Компьютер LPT порт предоставляет питание индивидуально, отделяясь от источника питания других частей. Поэтому компьютер и машинный инструмент изолируют эффективно. Это делает данные более безопасными, с дополнительной страховкой безопасности и стабильности.

3. Есть 5 входных сигналов, общающихся с хост-компьютером, которые изолированы оптическое соединение. Среди оптическое соединение изоляции, P11and P12 высокоскоростная, которая используется для подключения главного вала кодировщика, или же требующий сигнал, как ручное колесо A, B. 12V-OUT и 5V-OUT выходной интерфейс питания можно использовать для выбора необходимого питания, например, переключатель датчика Холла и бесконтактный переключатель. Есть 5 входных портов, набор для ограничения, начала, ножа, запуска, остановки, ввода скорости шпинделя, MPG вход и любой другой из 5 функций.

4. Есть 12 выходных сигналов, которые позволяют контролировать выход, поддерживая как можно больше 6 осевой связи. Часть выходного порта многоразовая функциональность. Между тем, один порт может использоваться только в качестве одной функции.

5. Есть 3 воспроизведения, P2, P3 и P4, которые могут поддерживать Программирование программного обеспечения MACH3. Реле включено или выключено можно контролировать через контроль программного обеспечения MACH3. Каждое реле привлекло сигнальную лампу, которая более интуитивно понятна и удобна. 3 реле можно использовать для контроля открывания и закрытия жидкой охлаждающей жидкости, туман охлаждающая жидкость, Жидкостная охлаждающая жидкость и так далее. Они также могут использоваться для управления электромагнитным КЛАПАННОЕ устройство выключателя питания. P2 порт для шпинделя, P3 порт для охлаждающей жидкости, P4 порт можно определить.

6. Высокоскоростное оптическое соединение для контроля скорости вращения шпинделя. Выходной порт является параллельным портом P1, который может выводить PWM сигнал в пределах 2,5 кГц. На интерфейсной плате есть схема D/a, с PWM до 0-10 В. Цепь может выводить уровень 0-10 В для управления инвертором, который имеет только аналоговый контроль скорости на рынке. Таким образом, он может контролировать скорость вращения шпинделя. Важно, чтобы вывод PWM и 0-10 V выходы могли выбрать только один в два. Они не могут быть использованы одновременно.

7. Интерфейсная плата может быть соединена с катодом или общим выходом на шаговый привод, или сервопривод (Серводвигатель должен поддерживать цифровой сигнал). Выход является 5Vlevel.

8. Широкий источник питания входного напряжения: 15-32VDC. Функция предотвращения защиты обратного соединения. 2 группы выходного напряжения: напряжение 5 В и 12 В, выходная мощность 100 мА.

9. Примечание: Есть улучшенная версия. Основные укрепление функция:

1.) напряжение питания имеет более широкий диапазон: 15-50VDC

2.) Увеличьте изолированный модуль питания. Не вставляйте usb-кабель в usb-порт компьютера. Просто вставьте линию LPT. Это более удобно и надежно.

3.) Выходная способность тока 5 В и 12 В Выходное напряжение может обновиться до 200 мА.

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

2. CW8060 высокий микрошаговый драйвер двигателя

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ
Характеристики:

1. DC разъем питания Тип: 24 V ~ 80 V

2. Выходной ток: 2 ~ 6A

3. Mircostepping: 1 (1.8deg), 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256;

1/5, 1/10, 1/25, 1/50, 1/125, 1/250

4. Форма защиты: защита от перегрева, блокировка автоматического полутока, защита от ошибок

5. Максимальная частота пульса 100 кГц.

6. Размеры: 147 мм x 97 мм x 30 мм

7. Вес: <500 г.

8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.

Порты ввода/вывода:

1. VCC +: DC силовой положительный полюс

Примечание: должен быть защищен от более 80 в,

Чтобы не повредить модуль

2. GND: DC силовой катод

3. A +, A-: шаговый двигатель с одной обмоткой

4. B +, B-: шаговый двигатель с другой обмоткой

5. CP +, CP-: вход шагового импульса + 5 В (увеличение эффективности края, увеличение длины края> 10uS)

6. CW +, CW-: вход шагового двигателя, уровень напряжения тронутый, высокий, низкий обратный

7. Отдых +, отдых-: без двигателя

Интерфейс см. Правильную картинку

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

Примечание:

1, когда температура окружающей среды высока или рабочий ток над 3А, зафиксируйте модуль на большой металлической оболочке, или используйте Осевой поток вентилятора развевает тепло, чтобы модуль мог работать надежно в течение длительного времени.

2, полуток автоматически: если контрольная машина не высылает сигнал в половину секунды, драйвер вводит полутоковое состояние автоматически для экономии электроэнергии, фазный ток намотки электрического.

3, фазовой защищен: в тех случаях, когда двойной-фазовый Электрический машин соединен с драйвер, пользователи склонны к Подключите фазный товар по ошибке, если вы, таким образом, повредит драйвер серьезно. Схема защиты находится в пределах этого драйвера, когда пользователи подключаются по ошибке, драйвер не будет поврежден, но электрическое оборудование работает нормально, встряхнуть и выход небольшой. пожалуйста, проверьте, является ли проводка электрического оборудования ошибкой.

Выбор переключателя: ("ВКЛ = 0, ВЫКЛ = 1")

(1) выбор микрошагового устройства:

SW5 1 1 1 1 1 1
SW6 1 1 1 1 1 1 1
SW7 1 1 1 1 1 1
SW8 1 1 1 1 1 1
Микро 1/2 1/4 1/8 1/16 1/32 1/64 1/128 1/256 1/5 1/10 1/25 1/50 1/125 1/250

(2) текущий выбор:

SW1 1 1 1 1
SW2 1 1 1 1
SW3 1 1 1 1
Ток (А) 2,00 2,57 3,14 3,71 4,28 4,86 5,43 6,00

(3) Полный ток или половина тока выбор:

SW4: 0 = полный ток; 1 = половина тока

(4) выбор импульса:

Обычно настройка по умолчанию является одним импульсом.

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

3. Шаговый двигатель

Высокое качество NEMA34 шаговый двигатель:

Техническое описание (34HS5802B, 5A, 1600 oz-in или 12кг. см Крутящий момент, диаметр переднего вала 14 мм, 37 мм длина вала с кейслотом; Диаметр заднего вала is14мм, 37 Длина вала с круглым):


ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

Примечание: Мы можем изготовить продукцию в соответствии с требованиями заказчика.

Рисунок:

ЕС свободный Ват 4 оси NEMA34 шаговый двигатель двойной вал 1600oz-in 12N. m набор контроллеров CNC для большого размера фрезерный станок с ЧПУ

Проводка:

Красный: A +

Зеленый Цвет:-

Желтый: B +

Синий: B

4. Импульсный источник питания

400 W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 70 V/5.8A, с переключением между дальним и выход импульсный источник питания.

Доставка

===================================================================

Товар будет отправлен в течение 2-4 рабочих дней после получения оплаты

Мы не несем ответственности за неправильный или недоставляемый адрес, пожалуйста

Дважды проверьте свой адрес при записи в AliExpress, если вы хотите изменить перед отправкой. Пожалуйста, обратите внимание на новый адрес.

Время доставки:

Авиапочта Китая: 45-60 дней или более

По EMS: 25-30 дней в Бразилии нужно больше

DHL/FedEx: 3-8 дней

Если заказ в выходные дни, это займет 2 дня дольше, мы не несем ответственности за задержку заказа, если мы отгружаем, потому что скорость доставки вне нашего контроля, спасибо за понимание.

Оплата

===================================================================

1. Перед покупкой, пожалуйста, подтвердите детали с нами, если у вас есть запрос на товары.

2. Пожалуйста, сделайте оплату в течение 3 дней с момента заказа, если это возможно.

3. Alipay (escrow), кредитные карты, Western Union, банковский TT, paypal и т. Д. Принимаются.

Проблемы и отзывы

===================================================================

Мы ценим ваши положительные отзывы и 5 звезд (ы) этот предмет идеально подходит для получать отзывы рейтинг только без наценок

Если вы дадите нам отзывы после получения товара в течение 3 дней, будет представлен в следующий раз, когда вы приобретаете красивый подарок.

1.) Мы заботимся о наших уважаемых клиентах, и всегда будем стараться помочь вам, надеемся установить долгий бизнес с вами.

2.) Пожалуйста, предоставьте нам возможность решить любую проблему, мы понимаем проблемы и недовольства, которые вы могли бы иметь, и постараемся сделать все возможное, чтобы решить проблемы.

3.) пожалуйста, свяжитесь с нами через Trademanager или по электронной почте, прежде чем оставить отрицательный отзывы или открыть любой спор на сайте, мы поможем вам решить проблему,

Возврат

===================================================================

Любые причины, необходимые для возврата. Товар должен быть в его первоначальном состоянии и без физических повреждений, покупатель несет ответственность за всю стоимость доставки.

Когда у вас есть посылка, и вы не удовлетворены товаром или это другая проблема, как поломанная, пожалуйста, сообщите нам подробную причину и Предоставьте фотографии.

Пожалуйста, свяжитесь с нами

===================================================================

Добро пожаловать по всему миру, мы постараемся сделать все возможное, чтобы отзывы клиентов по электронной почте в течение 1-2 рабочих дней, если нет, пожалуйста, проверьте почтовый ящик снова.

Удовлетворение клиента очень важно для нас.

Характеристики

Тип двигателя
Шаговый электродвигатель
Питание
DC
Номер модели
34HS5802B/ CW8060
Motor
1600 oz-in stepper motor
Driver
6A,256 microstep
Power supply
400W,70V/5.7A
Breakout board
5 axis breakout board V5 type
Place of Origin
Jiangsu, China (Mainland)
Driver input voltage
24-80V
Size
86x86x154mm
is_customized
Yes
