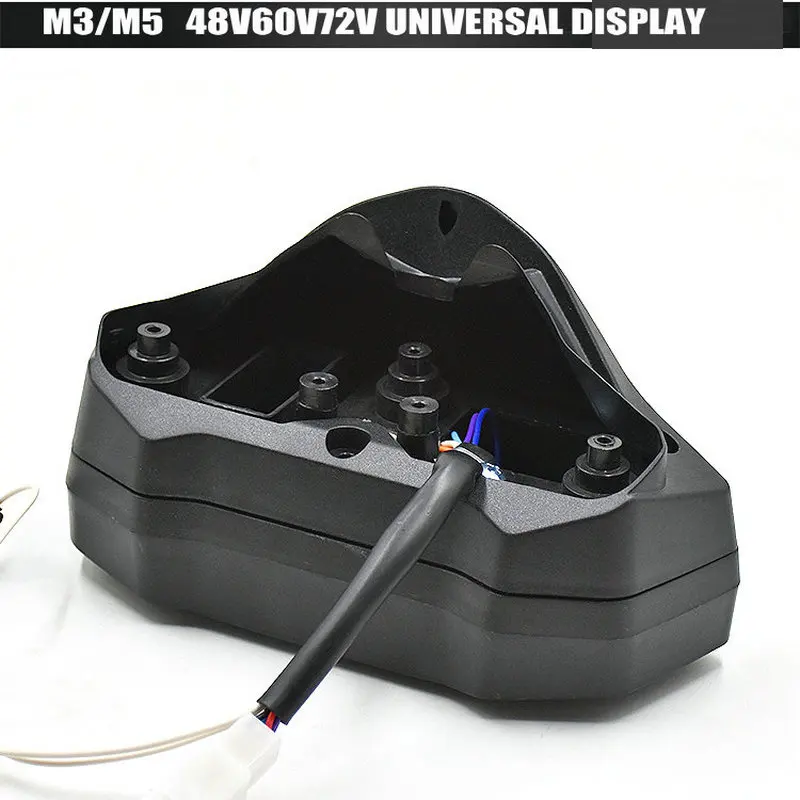

Спидометр ЖК-дисплей 48-72v измерительный датчик для снятия показаний давления Электрический скутер MTB одометр мотоцикла с уровень заряда батареи и световой значок speedview

Описание

Спидометр ЖК-дисплей 48-72 v измерительный датчик для снятия показаний давления Электрический скутер MTB одометр мотоцикла с уровень заряда батареи и световой значок speedview

Выше серый фон и черная буква m3, настройка по умолчанию составляет км/ч скорость, миля в час скорость должна быть сделана для заказа,. Пожалуйста, свяжитесь с продавцом,

Это ЖК-дисплей для электрического велосипеда, скутера, трехколесного велосипеда, горного велосипеда, мотовездехода и других электронных vehiles

Это означает

Odo
Одной поездки
Передний фонарь
Включение света
Уровень заряда батареи
Скорость-единица в км/ч. Если требуется миля в час, нужно сделать заказ
Включение света
И так далее.

Обычно для 72 в, защита от низкого напряжения составляет 62/63 в

Для 48 v, защита от низкого напряжения 41 v,

60 в, защита от низкого напряжения 52 в,

Допуск +/-0,5 В


Диаметр корпуса: 19,5*8*10 см. Размер экрана 8,5*4 см.

Длина провода 10 см. С напряжением выберите провод черного цвета на задней панели дисплея.

Имеет такую же способ проводки

Электропроводка
Красный-положительный
Черный/зеленый-отрицательный
Синий-передний Передний фонарь
Фиолетовая скорость, (по умолчанию Настройка фазовой скорости тестирования. Если требуется тестирование скорости датчика Холла, пожалуйста, сообщите нам заранее)
Оранжевый-левый поворотный сигнал
Светло-синий-правый сигнал поворота

Сведения о проводки;
Фиолетовый высокоскоростной провод-обычно должен соединяться с вашим контроллером фазный провод для чтения сигнала фазного напряжения.

(По умолчанию этот дисплей принимает фазный сигнал напряжения провода, подключите фиолетовый высокоскоростной провод непосредственно с вашим мотором/контроллером фазный провод, он будет считывать скорость,

Если особенно нужен сигнал датчика Холла, пожалуйста, сообщите нам заранее. Нам нужно предварительно подключить провод.)

Этот сваренный провод ниже точки датчика Холла, который займет Скорость датчика Холла, но также нужно добавить сопротивление на 105,

Клиент может Подключите

1. Подключите высокоскоростной провод дисплея с высокоскоростной провод вашего контроллера (до тех пор, пока ваш контроллер высокоскоростной Провод принимает сигнал фазового напряжения)

2. С вашим двигателем или контроллером фазный провод
3. С вашим контроллером или проводом датчика Холла двигателя
4. Используйте датчик speedtest, подключите его с датчиком скорости и затем подключите датчик скорости с вашим контроллером

Цена указана за образец, для клиентов, которым он нужен в большом количестве, мы можем поговорить по почте или по товару в сообщении.
