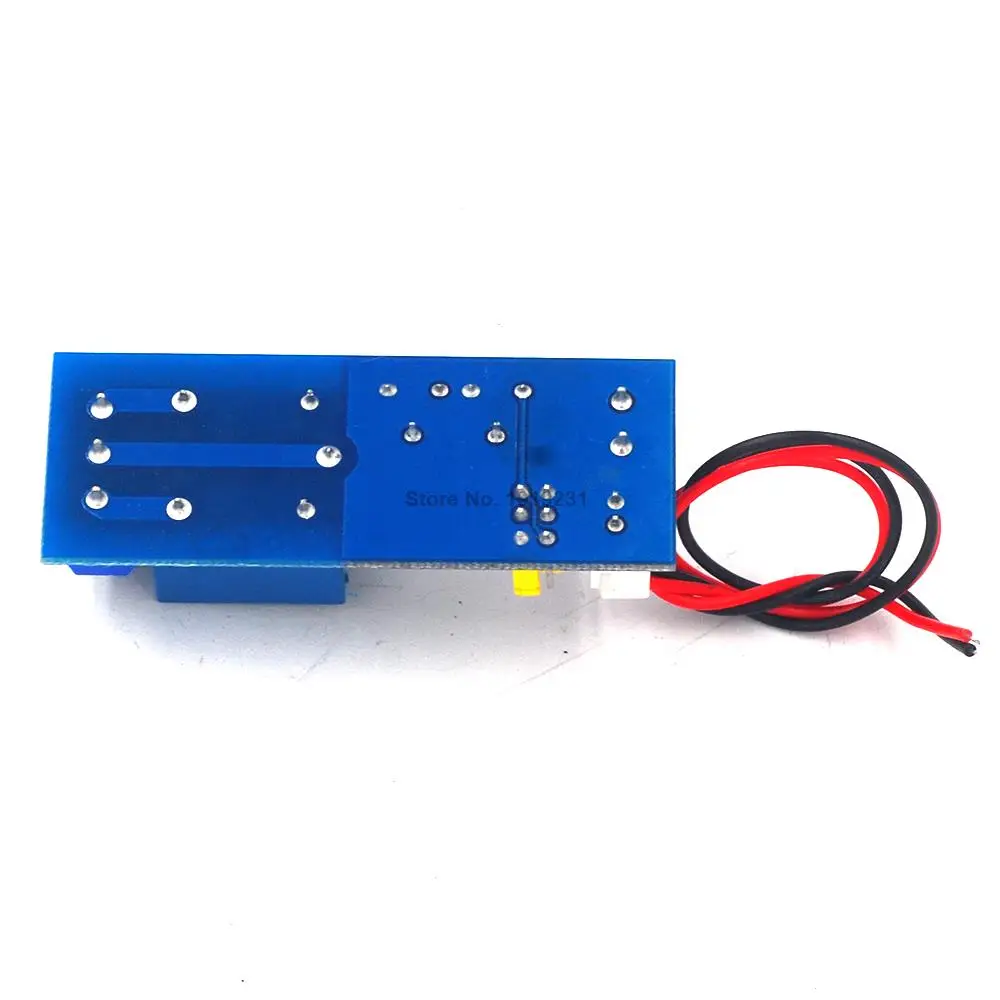

DC 5V 12V 24V бесконечный цикл время задержки таймер реле времени управление ВКЛ-ВЫКЛ кольцевой переключатель модуль двойной регулируемый 0~ 120 минут

Специальное примечание:Кнопки триггера не требуются, если вам необходимо включить питание, вместо нажатия кнопки начинайте спуск. Затем короткая линия триггера кнопки.

Этот модуль использует микрокомпьютер с одним чипом в качестве основного блока управления с высокой точностью времени. Встроенная схема часов и специальный чип сброса MCU работают стабильно и надежно.

Одиночный режим:

1. Не работает после включения питания, реле включается после запуска и отключается после прибытия.

2. Во время задержки после включения реле, триггер снова и задержка будет немедленно прервана.

Циклическом режиме:

1. После включения питания она не будет работать. После запуска реле будет включено и будет отключено после достижения времени T1. Включается после достижения T2 времени. В этом цикле T1 и T2 установлены двумя регулируемыми резисторами.

2. В процессе задержки работы, если он снова срабатывает, задержка будет немедленно прервана.

Типичное применение для справки:

1. Ограниченное по времени рабочее оборудование, например, автоматическое отключение после 5 минут запуска кнопки.

2. Машина повторяет испытательная плата, например, тест, который заряжен в течение 1 минуты и затем выключен в течение 1 минуты.

3. Аквариумный водяной насос периодически качает воду, чтобы насос кислород.

4. Другое оборудование контроля времени.

Перемычка OP1: от 1 секунды до 100 секунд, точность регулировки 0,1 секунды

Перемычка OP2: 1 секунда до 15 минут, точность 1 секунда

Погрешность не более 2% при различных температурах и влажности

1. Он принимает промышленный одночиповый микрокомпьютер для контроля времени с высокой точностью и стабильной производительностью.

2. Для регулировки времени используются два регулируемых резистора, и время включения и выключения можно самостоятельно отрегулировать.

3. Внешний контакт активирован, и синхронизация начинается с короткого замыкания с кнопкой автоматического сброса. Также возможно короткие триггеры и начать подсчет при включении питания. Если он снова срабатывает во время работы, он будет отключен немедленно.

4. диапазон времени делится на 0-100 секунд, 0-15 минут, 0-30 минут, 0-60 минут, 0-120 минут, 0-24 часа и другие характеристики.

5. Диапазон напряжения 5 в 12 В 24 в три характеристики.

В качестве примера приведен заводской стандарт, красный светодиодный индикатор загорается при включении питания и реле находится в выключенном состоянии. Когда триггерный терминал выключен, зеленый светодиодный модуль загорается и сразу входит в рабочее состояние. Когда он снова срабатывает в рабочем состоянии, он перестанет работать.

В рабочем состоянии реле пропустит T1 секунды, прерывает T2 секунды, проходит T1 секунды, прерывает T2 секунды ..... Бесконечная петля. T1, T2-это длина времени, когда пользователь настраивается через регулируемый резистор.
