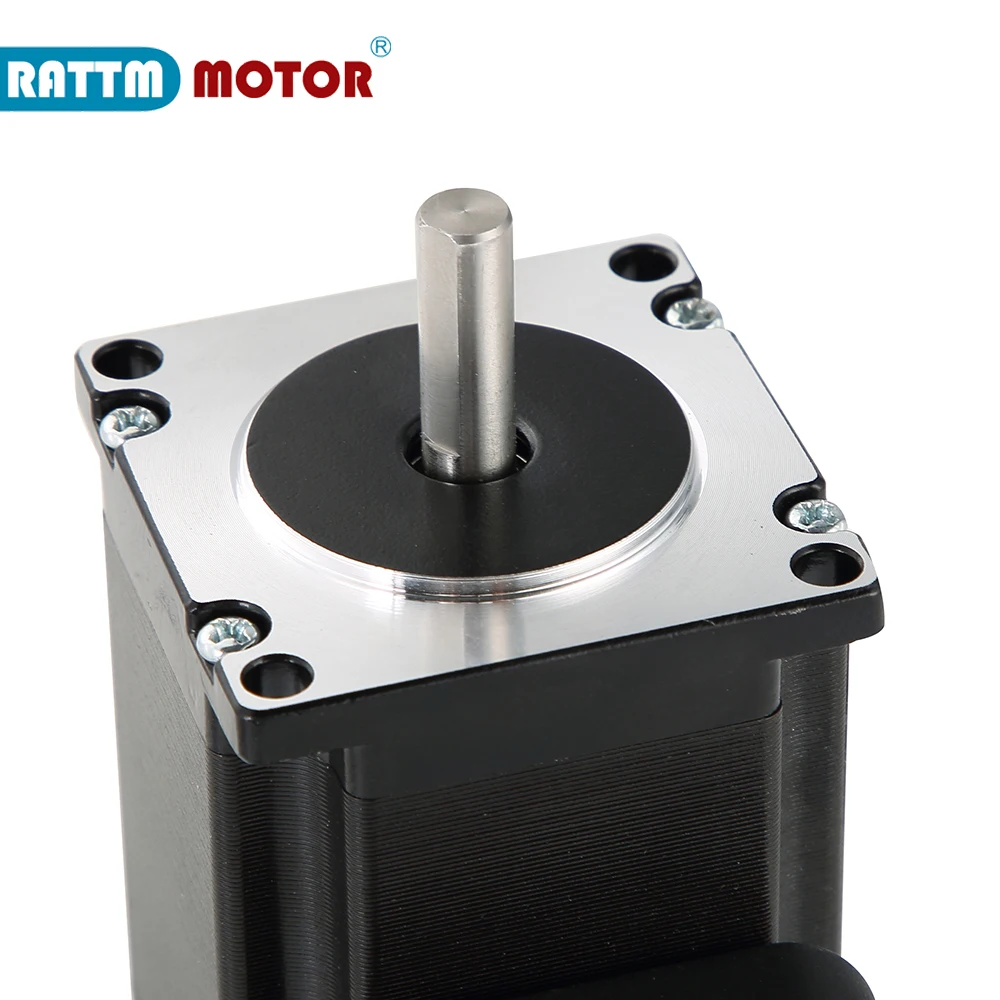

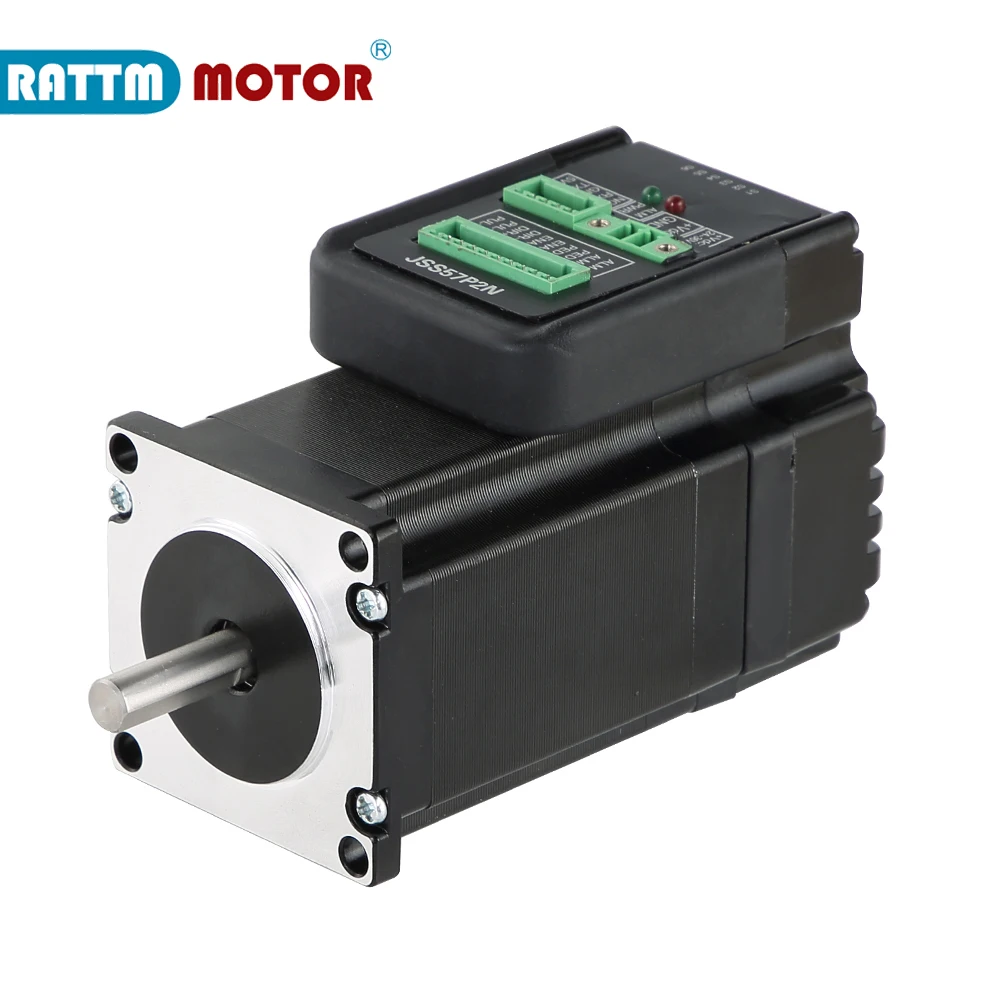

1 шт. Nema23 JSS57P2N 2N интегрированный цифровой гибридный шаговый Электродвигатель с замкнутым контуром 200 кГц 6A DC24V-48V с ЧПУ

Описание

Обратите внимание:

Дорогие друзья!,Для повышения скорости и эффективности работы и улучшения услуг для покупателей,

Кроме того,БразилияИАргентинаПокупателей, пожалуйста, укажите это в сообщении вашКоды налогоплательщика (CPFИлиНомер CUITНомер после оплаты!

РусскийКлиент лучше всего сообщит полное имя или повлияет на время доставки.

Спасибо за помощь!

Посылка включает в себя:

(1 шт.);JSS57P2N 2.2NmВстроенный шаговый двигатель с замкнутым контуром (DC24 ~ 48 В, рекомендуется DC36V 1000 линия)

1 шт. Nema23 JSS57P2N 2N интегрированный цифровой гибридный шаговый Электродвигатель с замкнутым контуром 200 кГц 6A DC24V-48V с ЧПУ

1. Описание продукта

1-1, обзор

JSS57-это новая Интегрированная Гибридная сервоприводная система с двигателем с функцией связи. Использование нового поколения (32-bit DSP технология контроля и регулирования по замкнутому циклу технологии, он может предотвратить вне -- шага и обеспечения точности продукта; высокоскоростное затухание крутящего момента гораздо ниже, чем традиционный привод открытого цикла, который может значительно улучшить высокоскоростную производительность и крутящий момент шагового двигателя. Технология управления током на основе нагрузки может эффективно уменьшить рост температуры двигателя и продлить срок службы двигателя. Встроенный сигнал о положении и выходе сигнала тревоги, удобный для мониторинга и контроля хост-компьютера; функция сигнализации об ошибке положения обеспечивает безопасную работу оборудования обработки. Это идеальное обновление для традиционных шаговых приводов с открытым циклом и может заменить некоторые традиционные системы сервопривода переменного тока по цене всего 50% системы сервопривода переменного тока.

1-2, характеристики

1. Применяя передовые 32-битный Мотор Управления специальный чип DSP и вектор замкнутому циклу технологии;

2.)Работа по умолчанию находится в режиме замкнутого цикла, без потери шага, а также поддерживает работу в режиме открытого цикла; 3.)Увеличьте Выходной крутящий момент и скорость работы двигателя; 4.)Уровень тока разумно регулируется в соответствии с нагрузкой, уменьшая рост температуры двигателя, блокируя ток и регулируя пиковый ток замкнутой петли; 5.)Адаптироваться к различным механическим условиям нагрузки (включая низкую жесткость нагрузки, такие как шкивы и шкивы) без регулировки параметров усиления; 6.)Можно установить фильтр сглаживания позиции, двигатель работает более плавно, вибрация легче, а динамическая производительность ускорения и замедления улучшена; 7.)Нулевая скорость статической возможности без вибрации после позиционирования; 8.)Поддержка одиночного и двойного импульсного входа, частота импульсного отклика до 200 кГц; 9.)Поддержка 15 стационарных отделов и поддержка программного обеспечения для установки любого подотдела (200 ~ 65535); 10.)Поддержка modbus rtu протокол на RS232, положение и контроль скорости контролируется связью; 11.)Поддержка мониторинга условий работы двигателя, включая скорость, отклонение положения, напряжение шины, рабочий ток и т. Д. 12.)Диапазон напряжения: DC + 24 V ~ 48 V; 13.)С перегрузкой, перенапряжением, позиционным допуском и другой защитой;

1-3. Типичное применение

Подходит для всех видов оборудования и инструментов автоматизации малого и среднего размера, таких как промышленные роботы, текстильная техника, специальные промышленные швейные машины, машины для зачистки проводов, маркировочные машины, Режущие Машины, лазерные фототипеты, плоттеры, станки с ЧПУ, Гравировальные Машины, Оборудование для автоматической сборки и т. Д. Отличное применение в устройствах, где пользователи требуют низкого шума и высокой скорости.

2. Электрические, механические и экологические индикаторы

2-1 Электрический индекс

Мощность питания	DC36VRecommended блок питания DC36V
Выход ток	Пик 6.0A (ток зависит от нагрузки)
Логический входной ток	10mA7 ~ 16mA, рекомендуется 10mA
Частота импульсов	0 ~ 200 кГц
Кодер порядковый номер лески	1000
Сопротивление изоляции	При заказе на сумму> = 500 МОм

2-2 использование окружающей среды и параметров

Метод охлаждения	Естественное охлаждение или внешняя теплоотвод
Применение окружающей среды	Применение случая	Старайтесь избегать пыли, масла и коррозионных газов
	Температура	0 ~ 40 ℃
	Влажность	40 ~ 90% относительной влажности
	Вибрация	5,9 м/s2Max
Температура хранения	-20℃ ~ 80℃
Вес	About1.3Kg

2-3 Размер механической установки

3. Типичная схема проводки

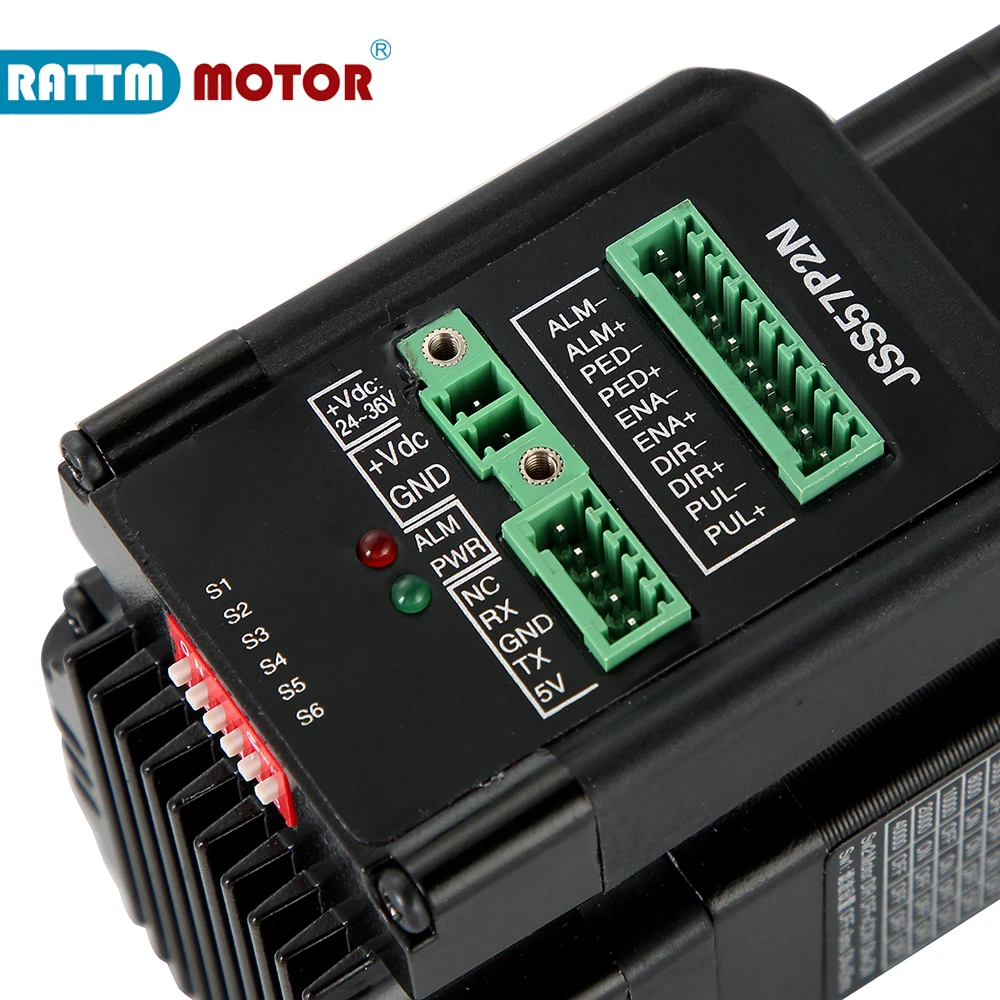

4. Интерфейс привода и введение проводки (определение интерфейса)

4-1. Мощность входной порт

Номер терминала

Символ

Название

Описание продукта:

+ Постоянного тока

Разъем питания постоянного тока положительный полюс

DC + 24 V ~ 48 V

Рекомендуемый источник питания постоянного тока + 36 В

GND

Разъем питания постоянного тока заземления

4-2. Управление сигнала порт

Номер терминала	Символ	Название	Описание продукта:
1	PUL +	Импульсный положительный входной	Поддержка 5 ~ 24 В
2	Опора	Импульсный отрицательный вход
3	Дир +	Положительный входной
4	Дир	Отрицательный вход
5	Ена +	Включите положительный входной
6	Ена-	Включите отрицательный вход
7	П +	Положительный выход сигнала в положении	Выход выхода OC, по умолчанию закрытие означает, что позиционирование выполнено, и открытая индикация показывает, что позиционирование не выполнено.
8	П-	Отрицательный выход сигнала в положении
9	ALM +	Сигнал тревоги Положительный выход	Выход выхода OC, индикация закрытия по умолчанию имеет сигнал тревоги, и открытая Индикация не означает сигнал тревоги.
10	ALM-	Сигнал тревоги отрицательный результат

4-3. RS232 коммуникационный порт

Номер терминала	Символ	Название
1	+ 5В	Положительной клемме терминал
2	ТСД	RS232 Отправитель
3	GND	Мощность заземления
4	RXD	RS232 приемник
5	NC

4-4. Индикация состояния

PWR: индикатор питания. Зеленый индикатор светится при включении питания.

ALM: индикатор неисправности. Красный свет мигает 1 раз в течение 3 секунд: перегрузка или фаза-фаза короткого замыкания; красный свет мигает непрерывно 2 раза в 3 секунды: ошибка перенапряжения; красный свет мигает непрерывно в течение 7 секунд 7 раз: тревога допуска позиции.

5. Настройка переключателя DIP

JSS57 использует шестизначный переключатель циферблата для установки времени фильтра, направления вращения двигателя и точности разделения.

SW1, настройка времени фильтра. По умолчанию = 3 мс, ВЫКЛ = 25 мс, чем больше время фильтрации, тем плавнее двигатель работает и чем ниже шум. Кроме того, в режиме on время фильтрации может быть гибко настроено верхней настройкой программного обеспечения компьютера.

SW2, установка направления вращения двигателя. On = CW, off = CCW.

SW3, SW4, SW5, SW6: подделка

Шагов/круг	SW3	SW4	SW5	SW6
По умолчанию	На	На	На	На
800	Off	На	На	На
1600	На	Off	На	На
3200	Off	Off	На	На
6400	На	На	Off	На
12800	Off	На	Off	На
25600	На	Off	Off	На
51200	Off	Off	Off	На
1000	На	На	На	Off
2000	Off	На	На	Off
4000	На	Off	На	Off
5000	Off	Off	На	Off
8000	На	На	Off	Off
10000	Off	На	Off	Off
20000	На	Off	Off	Off
40000	Off	Off	Off	Off

По умолчанию сегментация файлов по умолчанию до 400, которые могут быть изменены по хост-компьютера.
