1 ячейка заряда литиевой батареи 3,7 в 4,2 в CN3791 регулятор MPPT солнечной панели Контроллер панели солнечных батарей модуль контроллера

Это максимальное отслеживание точки питания (MPPT) солнечное зарядное устройство для одноэлементных батарей LiPo. Это MPPT Солнечное зарядное устройство предоставляет вам возможность получить максимально возможную мощность из вашей солнечной панели или другого фотогальванического устройства и в аккумуляторная батарея LiPo. Настройка также проста, просто подключите солнечную панель к одной стороне солнечного зарядного устройства, а аккумулятор к другой, и вы можете начать зарядку!

Солнечная Максимальная мощность точки слежения (MPPT) для обеспечения того, чтобы светильник менял интенсивность, Фотоэлектрические элементы выходили максимальную мощность, чтобы полностью использовать солнечную энергию. В общем, необходимо использовать переключатель режима DC-DC конвертер для реализации функции MPPT, держать выходное напряжение и зарядный ток продукта максимизирует (выход).

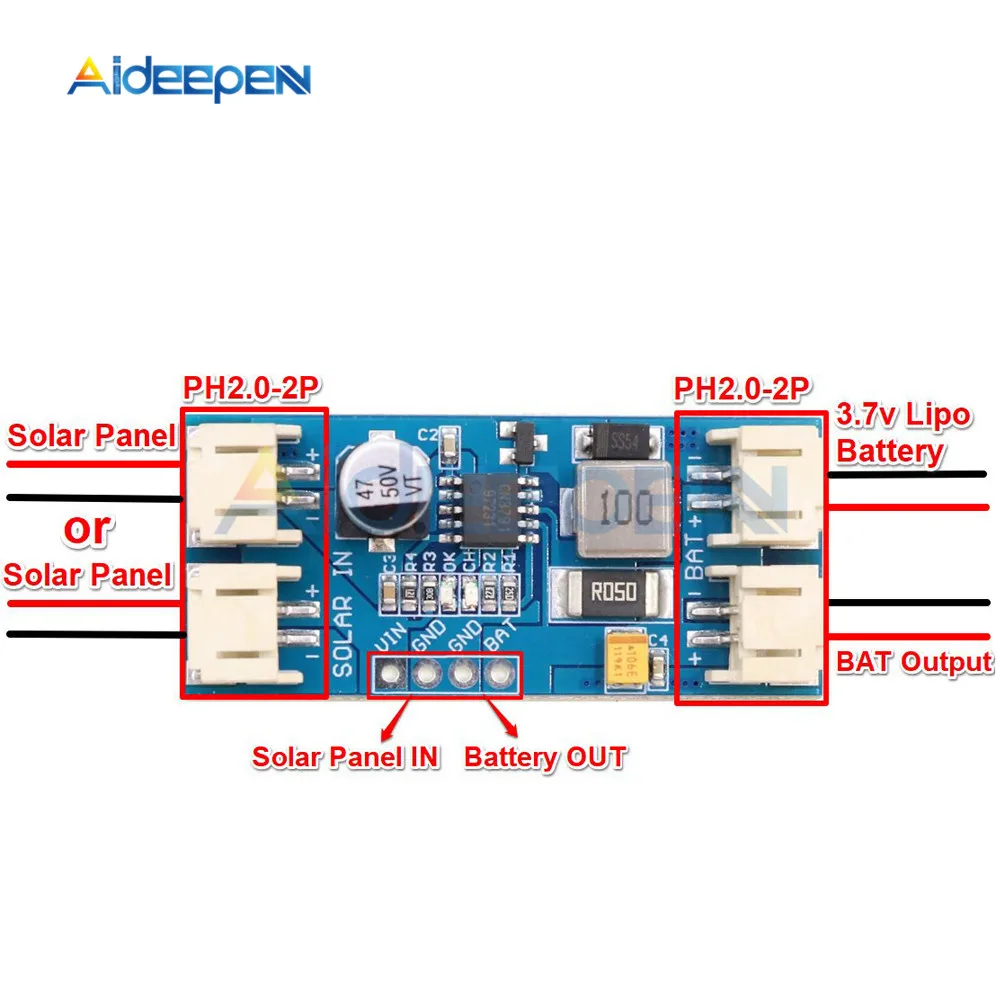

Выход солнечного зарядного устройства предназначен для зарядки одного полимерного литий-ионного элемента. Нагрузка должна быть подключена параллельно с батареей. Каждая Солнечная Зарядное устройство комплектуется CN3791 мощность отслеживания Аккумулятор для зарядки и предварительно установленный на нужной позиции четыре 2-контактный JST/PH2.0 разъемы.

По умолчанию мы выставили напряжение удержания для MPPT. Таким образом, у нас есть 3 версии для входного напряжения 6 в/9 В/12 В (для солнечной панели рабочее напряжение 6 в/9 В/12 В), очень подходит для применения входного напряжения и разницы напряжения батареи больше.

Особенности:

Струйная зарядка глубоко разряженных аккумуляторов

Автоматическая перезарядка

Состояние заряда и индикация состояния окончания заряда

Устройство плавного пуска

Батарея Защита от перенапряжения

Максимальная мощность панели солнечных батарей

Полное управление зарядкой для одноэлементных литиевых батарей

Параметры:

Входное напряжение: выберите соответствующий модуль в соответствии с номинальным напряжением солнечной панели (6 в/9 В/12 В)

Выходное напряжение: Номинальное 3,7 в напряжение полной зарядки 4,2 в литиевая батарея

Интерфейс: 2-pin JST коннекторы (или PH2.0)

Максимальный зарядный ток: 2 А

Частота переключения ШИМ: 300 кГц

Напряжение зарядки: 4,2 В ± 1%

Температура рабочей среды: от-40 °C до + 85 °C

Размер: 45X20X9,5 мм

Примечание:

1. Если CN3791 MPPT Солнечное зарядное устройство 9 в версии, вы должны использовать солнечную панель рабочее напряжение 9 В.

2. Замеры сделаны вручную, поэтому возможны отклонения в 1-3 мм. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ

3. Из-за разницы между различными мониторами, изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:

1 x CN3791 регулятор MPPT солнечной панели модуль
