Описание

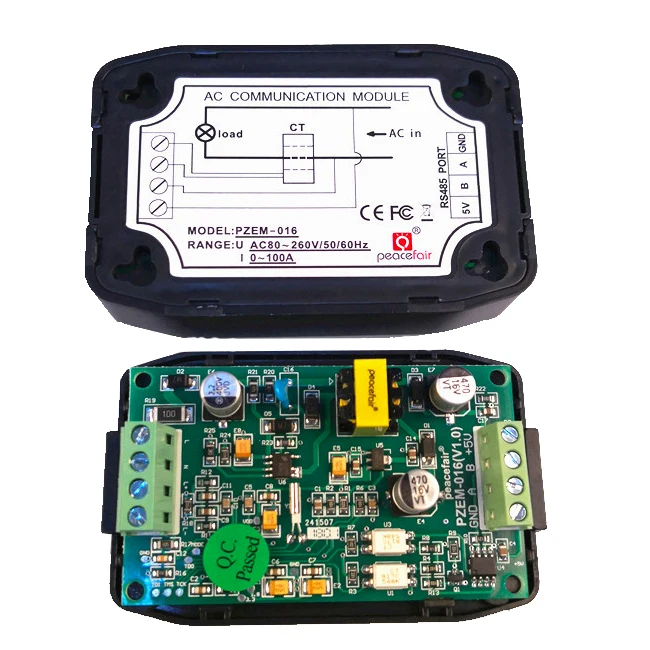

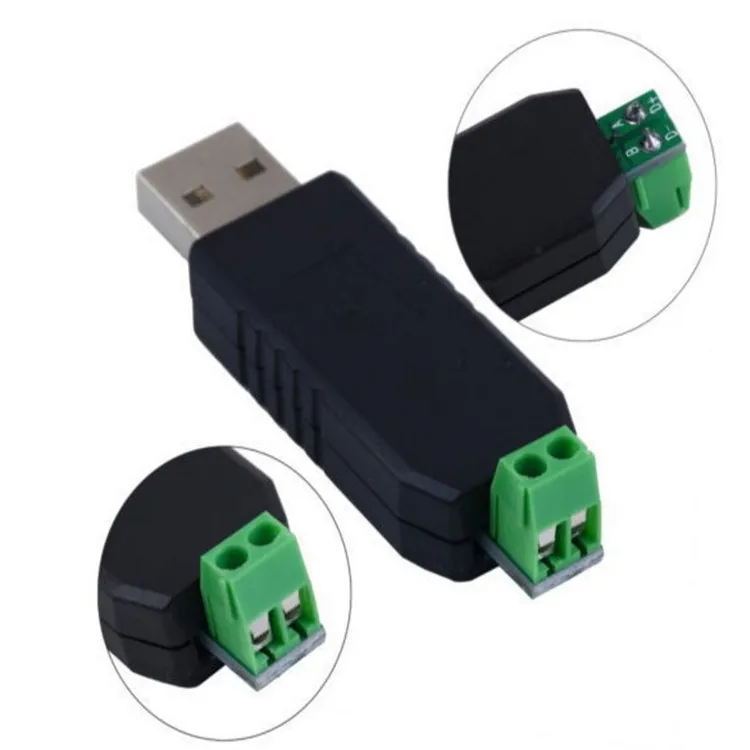

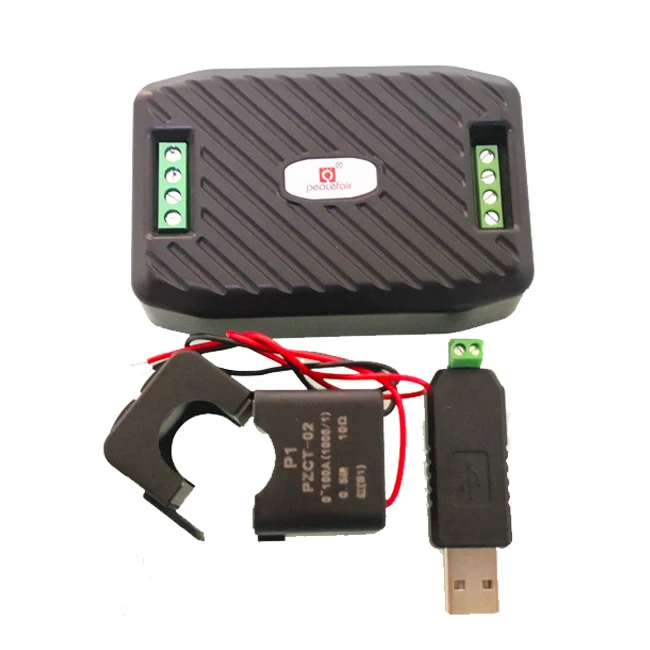

PZEM-016AC однофазный ватт счетчик энергии RS485 Modbus 220 V 100A напряжение тока Частота коэффициент мощности кВтч метр с разделением CT & USB

Этот документ описывает спецификацию модуля связи переменного тока PZEM-014/016, модуль в основном используется для измерения напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль без функции отображения, данные считываются через интерфейс RS485.

Мы предоставляем программное обеспечение для подключения его к пк, все системы Win могут быть использованы. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC, SCM и так далее, пожалуйста, подготовьте Подходящий кабель и напишите программы самостоятельно.

PZEM-016: диапазон измерения 100A (внешний трансформатор)С Разделение CT

1. Функция Описание

1.1.1 диапазон измерения: 80 ~ 260 в

1.1.2 разрешение: 0,1 в

Точность измерения: 0.5%

1,2В настоящее время

1.2.1 диапазон измерения: 0 ~ 100A

1.2.2 пусковое измерение тока: 0.02A

1.2.3 Разрешение: 0.001A

Точность измерения: 0.5%

1,3Активная мощность

1.3.1 диапазон измерения: 0 ~ 23 квт

1.3.2 мощность запуска: 0,4 вт

1.3.3 разрешение: 0,1 вт

1.3.4 Дисплей формат:

Когда данные <1000 вт, он отображает одну десятичную дробь, например: 999,9 вт

Когда данные ≥ 1000 вт, они отображают только целое число, например: 1000 вт

Точность измерения: 0.5%

1,4Мощность фактор

1.4.1 диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

Точность измерения: 1%

1,5Частота

1.5.1 диапазон измерения: 45 гц ~ 65 гц

Разрешение: 0,1 гц

1.5.3 Точность измерения: 0.5%

1,6Активная энергия

1.6,1 диапазон измерения: 0 ~ 9999,99 квт-ч

1.6.2 Разрешение: 1Wh

Точность измерения: 0.5%

1.6.4 Дисплей Формат:

Когда данные <10 квт · ч, дисплей составляет Wh (1 квт · ч = 1000 вт · ч), например: 9999 вт · ч

Когда данные ≥ 10 квт · ч, дисплей составляет квт · ч, например: 9999,99 квт · ч

1.6.5 сброс энергии: используйте программное обеспечение для сброса.

1,7Защита от перегрузки сигнализации

Активный порог мощности может быть установлен, когда измеренная активная мощность превышает порог, он может тревожить

1,8Связь интерфейс

RS485 интерфейс 。

2 Другое инструкции

2,1Мощность питания

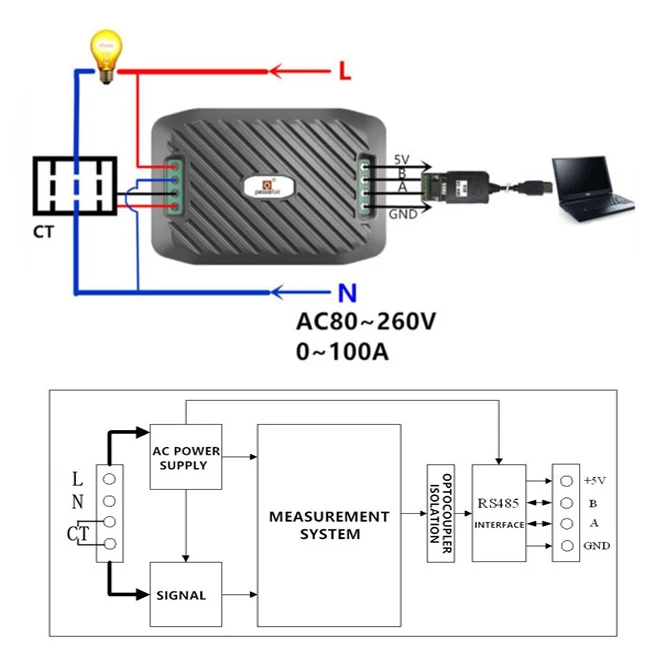

Напряжение переменного тока обеспечивает два изолированных выхода после того, как через импульсный источник питания, один из способов-3,3 в обеспечивает для системы измерения, другой способ-5 в обеспечивает для 485 цепей связи и внешних цепей.

485 мощность интерфейса связи (+ 5 в), ток на выходе 100ма

2,2Рабочая температура:-20'C ~ + 60'C
