Описание

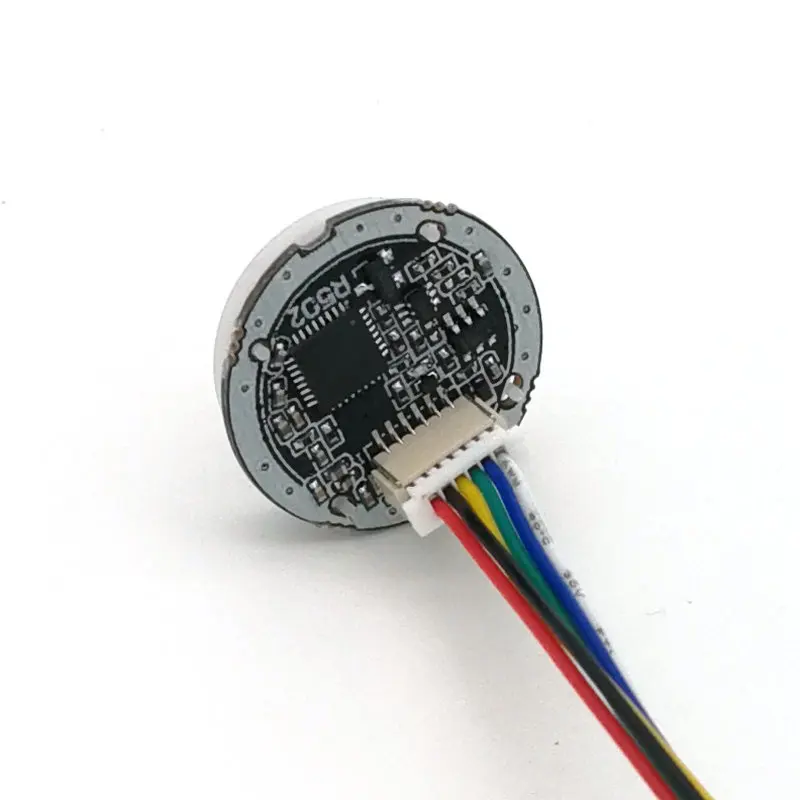

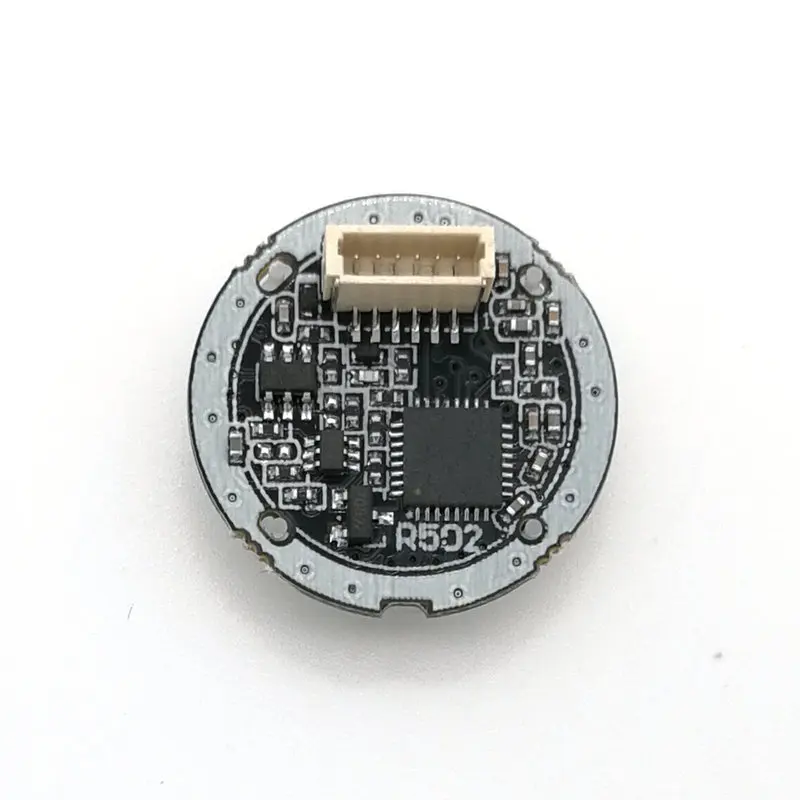

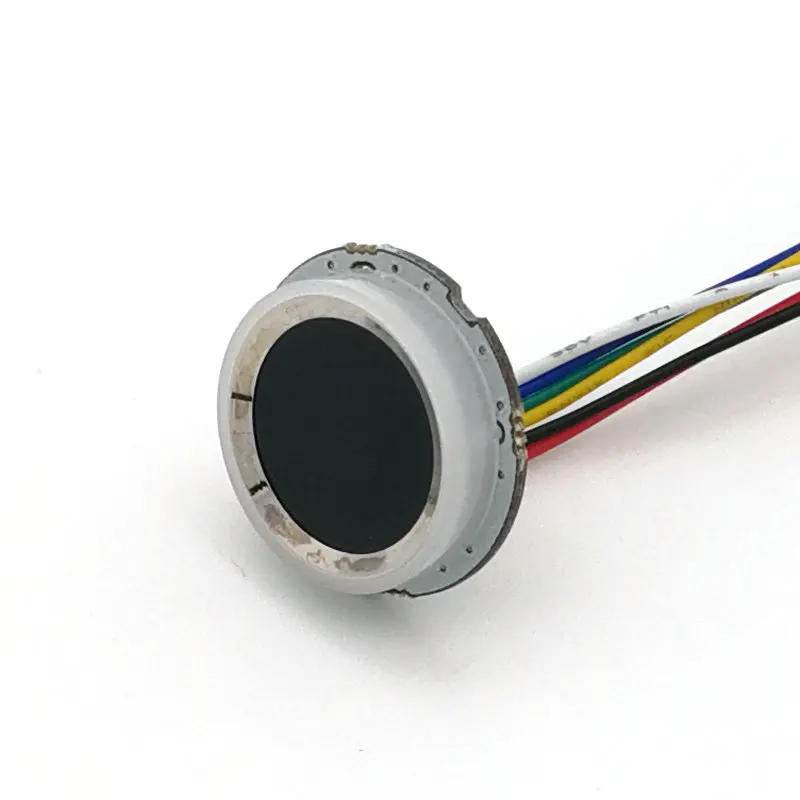

Круглый полупроводниковый модуль отпечатков пальцев/датчик/сканер для выращивания R502-A
Основные Функция:
1. Интегрированный сбор изображений и чип-алгоритм вместе, все-в-одном
2. Гибкость, чтобы адаптироваться к условиям были пальцы, будь то сухие пальцы, влажные пальцы, светильник с текстурой отпечатков пальцев и старые пальцы, все имеют высокую степень распознавания.
3. Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, посещаемость, Сейф

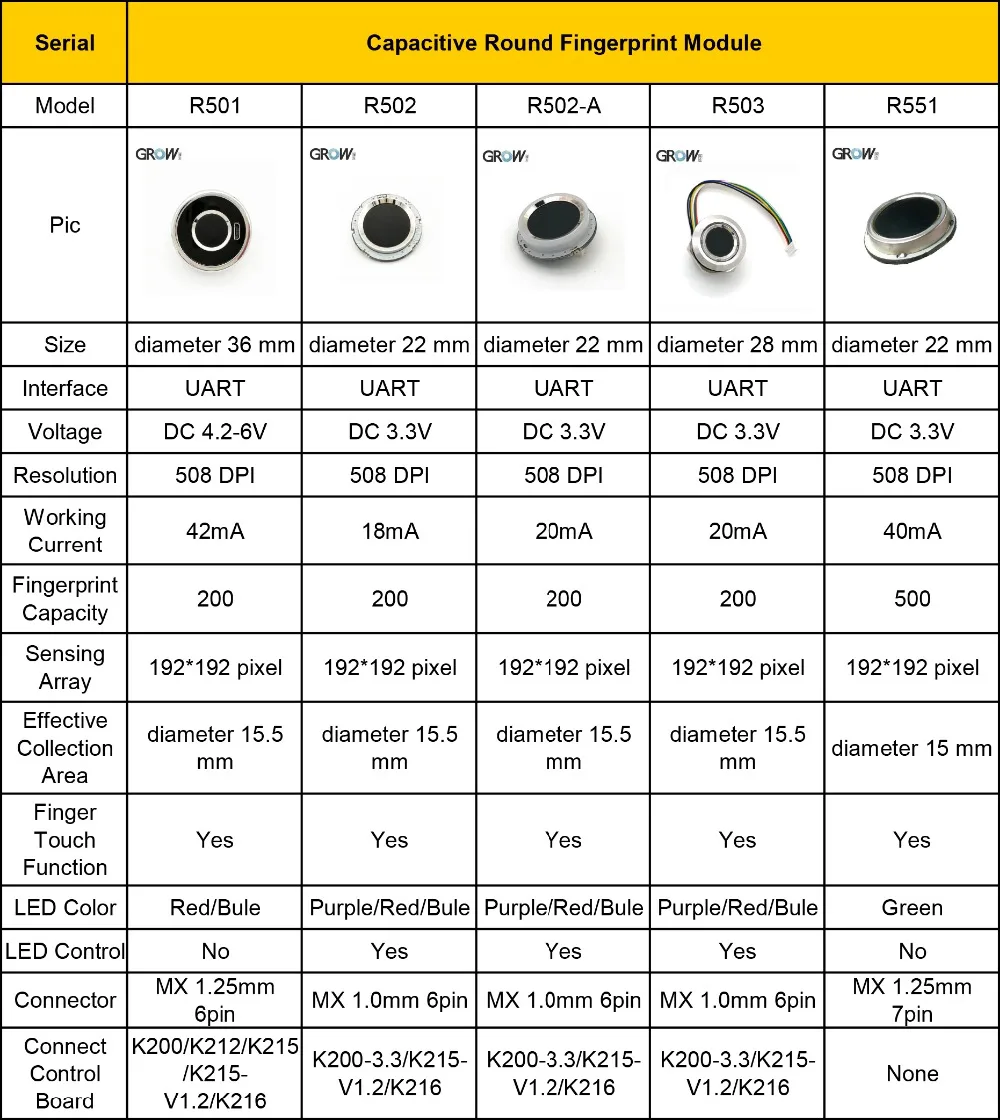

Параметры:
| Модель | R502-A |
| Тип | Емкостный сенсорный модуль сканирования отпечатка пальцев |
| Интерфейс | UART (ttl) |
| Разрешение | 508 Точек на дюйм |
| Напряжение | DC 3,3 V |
| Отпечатков пальцев Ёмкость | 200 |
| Зондирования массив | 192*192 пикселей |
| Рабочий ток | 20mA |
| Ток холостого хода | Стандартное напряжение в режиме ожидания при касании: 3,3 В, средний ток: 2uA |

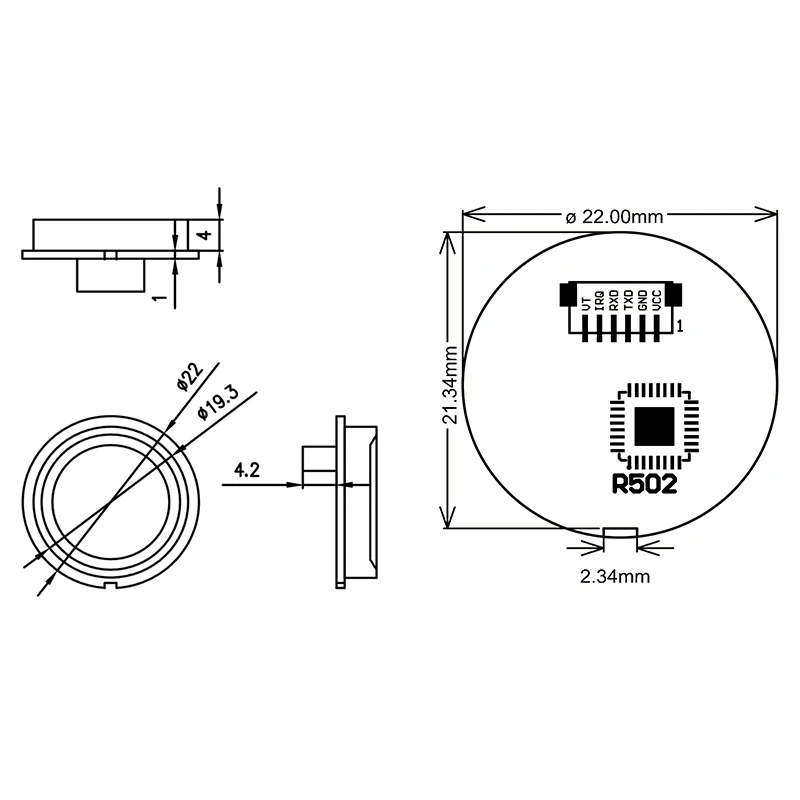

| Модуль сканирования отпечатка пальцев внешний размер | Диаметр 22 (мм) |
| Модуль сканирования отпечатка пальцев, длинна по стельке | Диаметр 19,5 (мм) |
| Модуль сканирования отпечатка пальцев высота | 5 (мм) |
| Эффективный сбор зона | Диаметр 15,5 (мм) |
| Разъем | MX1.0-6Pin |
| Светодиодный Управление | Да |
| Светодиодный Цвет | Фиолетовый, синий и красный |
| Сканирование Скорость | <0,2 во-вторых |
| Проверка Скорость | <0,3 во-вторых |
| Метод сопоставления | 1:1; 1: N |
| ФПП | ≤1% |
| Далеко | ≤0. 001% |
| Рабочая среда | -20C --- подача заявки на 60C |
| Рабочая влажность | 10-85% |
| Анти-статический Емкость | 15KV |
| При работе на истирание интенсивности | 1 миллион раз |
| Скорость передачи данных (UART): | (9600 × N) ДПС где N = 1 ~ 12 (по умолчанию N = 6, т. Е 57600bps) |
Вы можете загрузить R502-A руководство пользователя на следующем веб-сайте:
Https://www.dropbox.com/sh/orprmb3bgb6lqb6/AACpiIXOF91R7-RQ9OkD4JXha?dl=0
R502-A работы тестовой программы отображение видео на Youtube:Https://youtu.be/8w_bkgwTabE
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.
Для списка доставки, пожалуйста, посмотрите следующее фото:
Если нужна плата управления отпечатком пальца, R502-A можно использовать вместе с K200-3.3 платой управления отпечатком пальца.
Https://www.aliexpress.com/item/4000261487906.html?spm=2114.12010611.8148356.5.1641a23ac51cRn
Если нужна плата управления отпечатком пальца, R502-A можно использовать вместе с K215-V1.2 платой управления отпечатком пальца.
Https://www.aliexpress.com/item/4000261533846.html?spm=2114.12010611.8148356.7.34dfa23a7WcW5P
Если нужна плата управления отпечатком пальца, R502-A можно использовать вместе с платой управления отпечатком пальца K216.
Https://www.aliexpress.com/item/4000261587625.html?spm=2114.12010611.8148356.9.34dfa23a5iQ2a4
Характеристики
- Бренд
- grow
- Номер модели
- R502-A
- Interface
- RS232 (TTL)
- Fingerprint capacity
- 200
- Fingerprint module external size
- 22mm
- Fingerprint module inner size
- 19.5mm
- Effective collection area
- Diameter 15mm
- Fingerprint module height
- 5mm
- Voltage
- DC 3.3V
- Resolution
- 508 DPI
- Sensing array
- 192*192 pixel
- LED color
- Purple and Red and Blue
- LED control
- Yes
- Standby current(finger detection)
- 3.3V,2uA
- Working current(Fingerprint acquisition)
- 20mA
- Weight
- 5g
