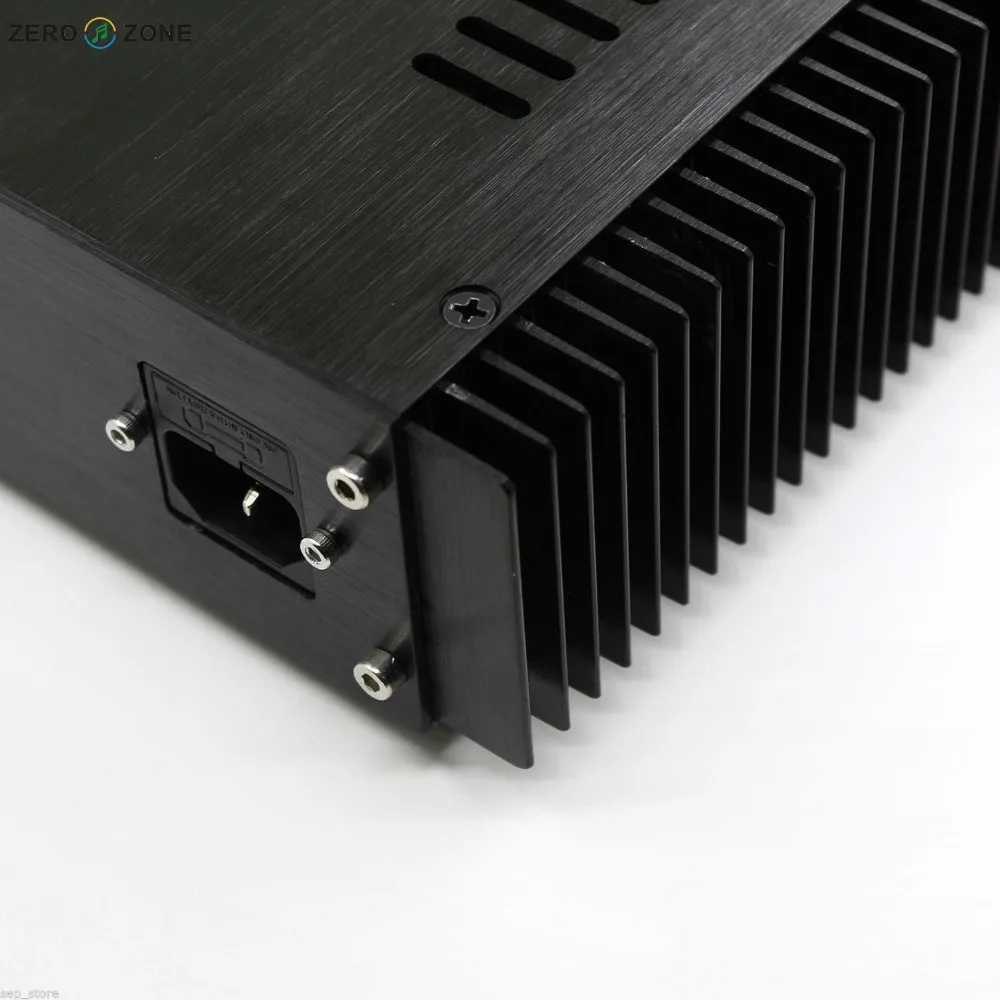

100VA 19V Ультра низкий уровень шума LPS HI-END Линейный источник питания для аудио

Описание

Входное напряжение: 115 в или 230 в переменного тока (на выбор)

Выходное напряжение: DC19V @ 4.2A
Передняя панель:ЧерныйИлиСеребристый(Пожалуйста, сообщите нам, какой цвет спереди вам нужен!)

Размеры: 210 мм Ширина X 70 мм Высокая X 257 мм Глубокая

Трансформатор Мощность: 100VA

Вес: около 4,5 кг

Полярность питания: внутренняя "+" внешняя "-"

Размер головки постоянного тока: наружный диаметр 5,5 мм, внутренний диаметр2,1 мм (Если вам нужен другой размер головы постоянного тока, пожалуйста, свяжитесь с нами)

Посылка включает в себя: готовый линейный источник питания X 1
1,2 м выход DC кабель X 1 (5,5*2,1 мм)

По умолчанию не входит входной кабель переменного тока.

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------
У нас есть несколько видов напряжения на выбор.
Выход напряжение/ток

1 、 5 v @ 6A
2, 9V @ 6A
3 、 12 v @ 6A
4 、 15V @ 5.3A
5 、 18V @ 4.4A
6 、 19V @ 4.2A
7 、 входное напряжение 24 @ 3.3A
Если вам нужно другое напряжение, мы можем принять на заказ.
------------------------------------------------------------------------------------------------------------------------------------

Технические хит продаж

Полностью дискретная топология.
Однопроходной, серия регулятора дизайна.
Ис (интегральные схемы) не используется. Это позволяет полностью контролировать все рабочие точки и параметры для превосходной производительности.
Низкий уровень шума, высокий уровень шума
Источник постоянного тока питает зенеровский диод в качестве источника стабильного напряжения. Фильтр низких частот (с угловой частотой 1,6 гц) предотвращает попадание в усилитель ошибок зенерского шума. Это эффективная, но более дешевая альтернатива дорогой эталонной ис напряжения. Фильтр низких частот также обеспечивает характеристики плавного пуска.
Выходной шум (разгруженный) составляет менее 13 & micro; V на выходе 24VDC (измеряется с помощью тангентной LNMP (малошумный измерительный предусилитель) и Fluke 187 50000-количество DMM в режиме ACmV). При снижении выходного напряжения шум на выходе становится еще меньше. Это гораздо лучше, чем шум ис регулятора на основе бп, протестированного в идентичных условиях.
Усилитель ошибок-это дискретная реализация опереда с высоким коэффициентом усиления открытого цикла 102,5 дб. Подача напряжения на усилитель ошибок изолирована с помощью емкостных мультипликаторов для увеличения его PSRR (коэффициент отклонения источника питания). Это значительно улучшает производительность линейного регулирования бп.
Длиннохвостый парный дифференциальный усилитель с токовым зеркалом и источником постоянного тока формирует первый этап усилителя ошибки. Второй этап-это этап усиления напряжения (VAS), также с постоянной нагрузкой источника тока. 3-й этап состоит из устройств вывода MOSFET, настроенных в качестве источника.

Высокотоковые переходные транзисторы MOSFET

Два параллельных высокотоковых, высоконадёжных моп-транзистора (по 18а каждый) служат транзистором «пасс».
Высокий уровень тока обеспечивает очень высокий уровень безопасности при повреждении от перегрузки по току.
Использование параллельных моп-транзисторов делит тепловыделение, что упрощает термическое управление. Встроенные радиаторы могут быть использованы, что позволит этому блоку питания до 1а непрерывной (с гораздо более высокими пиковыми токами). Более устойчивые токи возможны с помощью больших внешних радиаторов.
Отрицательный температурный коэффициент мосфетов предотвращает повреждение температурных условий, которые могут повредить обычные устройства BJT.
Нет ограничения тока.
