Описание

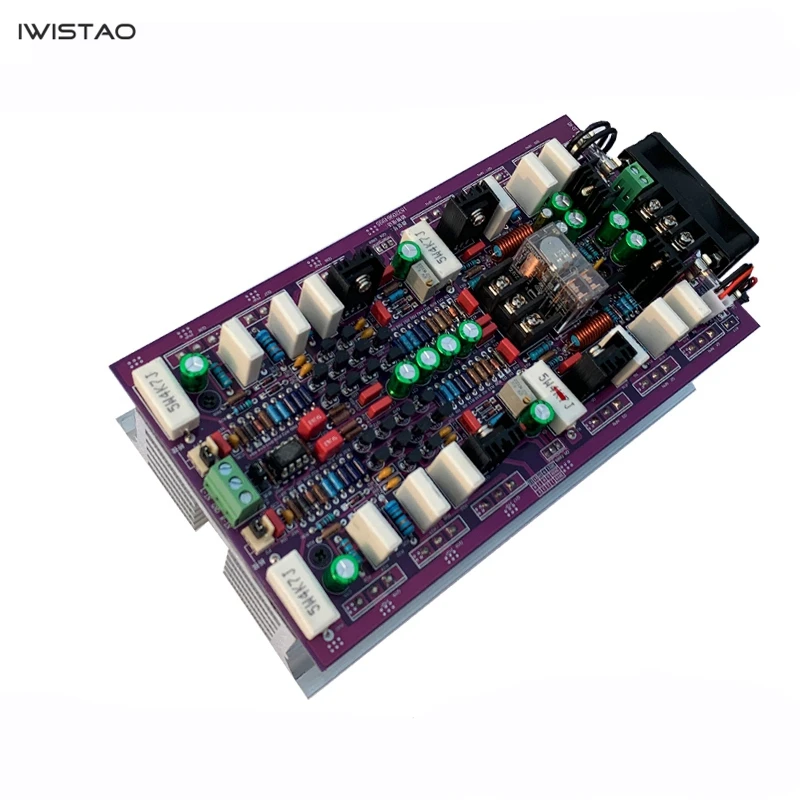

IWISTAO 2X200 Вт HIFI Классический класс A на MJL4281/4302 дискретный компонент стерео усилитель мощности готовая плата

Номер модели: WHFTA-CA688

Это классическая Плата усилителя мощности класса А с импортным на MJL 4281/4302. Красивая древесина, полный вкус вакуумной трубки, и имеет высокую выходную мощность, его максимальная мощность до 2x200 Вт.

Входной этап принимает американские дифференциальные транзисторы мощности и среднюю мощность для дифференциального усиления, чтобы сделать его звук чистым и мягким. Выходной этап принимает 6 пар на MJL4281/4302Мощные парные транзисторы и высокоточная температурная компенсация 2 шт. с постоянным усилением тока, пусть звук будет более красивым и нежным и сладким;

И, схема защиты использует импортированное реле Omron; RC Компонент использует высокоточные компоненты fever для обеспечения целостности материалов, используемых в целом блоке.

Проводное соединение

IWISTAO 2X200 Вт HIFI Классический класс A на MJL4281/4302 дискретный компонент стерео усилитель мощности готовая плата

(Не включает трансформатор и выпрямительный фильтр, фотографии только для информации)

Особенности

Изготовлен из компонентов класса HIFI. Дифференциальное усиление входного сигнала и технология усиления постоянного тока обеспечивают чистый и мягкий звук. Оснащен высокомощным вентилятором из алюминиевого сплава и вентилятором для отвода тепла и удобен для фиксированной установки. Принять 85 градусов Цельсия автоматическая защита от перегрева, двойная защита от короткого замыкания, и вентилятор автоматического переключения работы. Оснащен защитой динамиков и схемой защиты от задержки для защиты ценных динамиков.

Технические характеристики

Выходная мощность: 200 Вт + 200 Вт Тип платы усилителя мощности: класс A Частотный диапазон: 20 Гц-180 кГц Общее гармоническое искажение: <0.01% (100 Вт rms 4 Ом) Рекомендуемое напряжение усилителя мощности: Двойной DC положительный и отрицательный 40-86 в Защита от перенапряжения Напряжение питания: 12-18 В переменного тока Соответствующие динамики: 50-700 Вт/5-15 дюймов динамик. Сопротивление динамика: 4-8 Ом Размер (Д * Ш * В): 200 мм * 117 мм * 82 мм Вес: 3 кг.

Провода соединения

IWISTAO 2X200 Вт HIFI Классический класс A на MJL4281/4302 дискретный компонент стерео усилитель мощности готовая плата

Аппликации «сделай сам»

IWISTAO 2X200 Вт HIFI Классический класс A на MJL4281/4302 дискретный компонент стерео усилитель мощности готовая плата

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Если вам нужен соответствующий выпрямитель и фильтровальная плата иТороидальный трансформатор, пожалуйста, нажмите на ссылку на фото, как показано ниже.

Выпрямителя & FИлтер доска

IWISTAO 2X200 Вт HIFI Классический класс A на MJL4281/4302 дискретный компонент стерео усилитель мощности готовая плата
