400W AC220V Скорость регулятор двигателя Скорость Управление; 90-1400r/мин Скорость Управление для электрического двигателя 220v регулятор напряжения тока 50 hz/60 hz

Широко используется в упаковке, печати, пищевых продуктах, электронике, инструментах, медицинском оборудовании, швейной промышленности производственной линии, чтобы сделать скорость управления приводом, с стабильной производительностью, низкой ценой.

Проводка:

Регулятор имеет 6 линий, черная линия является основной линией двигателя (Линия электропередачи), красный и белый являются вторичными линиями конденсатора, А желтые и зеленые линии-это отзывы о скорости. Синяя линия-это наземная линия.

Параметры:

1. Рабочее Электропитание: AC220V В переменного тока, 50/60 Гц, колебания напряжения диапазон плюс или минус 10% Ue;

2. Номинальная мощность: 400 Вт;

3. Рабочая температура:-10 ~ + 50 °C;

4. Относительная влажность менее 90%;

5. Скорость диапазон: 90-1400r/мин 50 Гц, 90-1700r/мин 60 Гц

6. Модели мотора этого продукта: YYDJ, YCJT, YYCJ, YCJFK серии моторов.

Инструкции по уходу за изделием

1. Выключите питание, подключите в соответствии с схемой подключения и подтвердите, что линия подключения правильная, не произвольно модифицируйте его;

2. Установите внешнюю ручку скорости на “0” перед использованием, чтобы избежать мгновенного высокого тока и повреждения контроллера.

3. Этот продукт принимает отзывы генератора управления напряжением, и линия управления разделена на две линии: «желтый» и «Зеленый».

4. Если регулятор подключен к мотору и обнаружит, что крутящий момент или скорость не соответствуют требованиям, США-52 регулирует боковой потенциометр триммера (регулировка скорости).

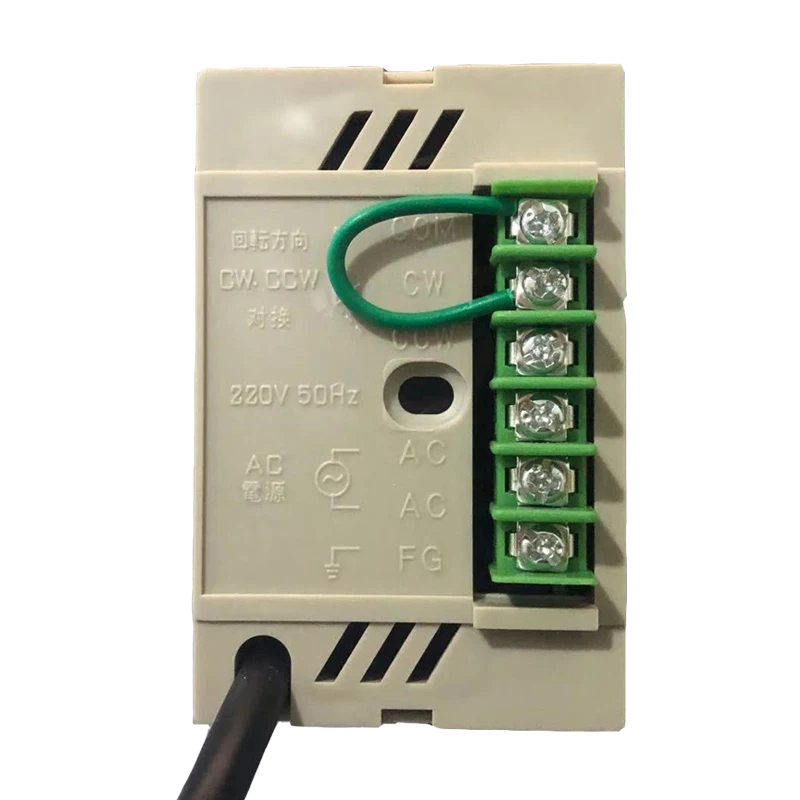

5. Изменить направление работы двигателя. Просто замените перемычку «CCW» и «CW» на клеммной колодке на задней панели контроллера.

* При смене направления необходимо изменить двигатель после того, как он полностью перестанет работать.

1) Выберите короткое замыкание COM и CW, затем двигатель вращается по часовой стрелке;

2) Выберите COM и CCW для короткого, затем Двигатель вращается против часовой стрелки.

6. Переключатель действия только контролирует двигатель для работы или остановки. Он не используется для прерывания питания. Если он не используется в течение длительного времени, пожалуйста, выключите питание.
