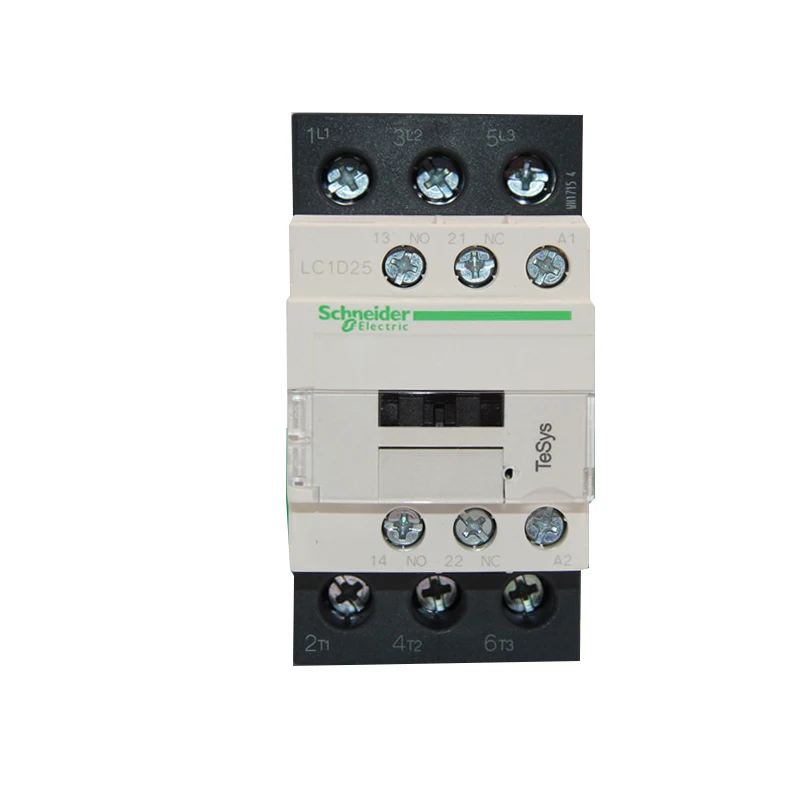

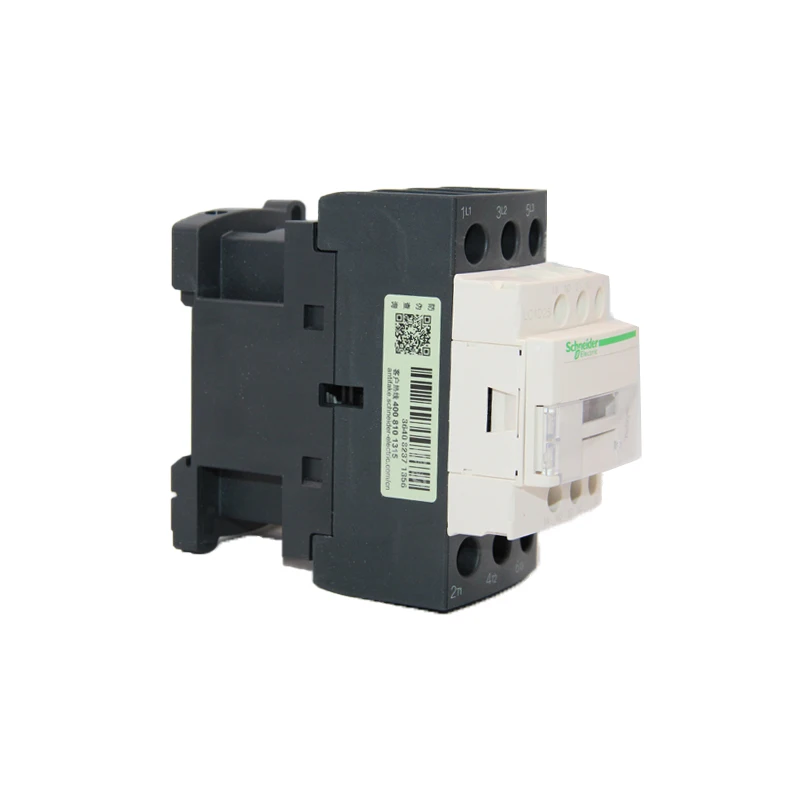

| Основная информация |
| Серия продукта |
| TeSys |
| Название продукта |
| D |
| Тип продукта |
| Контактор |
| Продукт короткое название |
| LC1D |
| Контактор область применения |
| Используется для включения и выключения двигателя клетки белки |
| Для нормального запуска. Используется в нагрузке переменного тока с коэффициентом мощности 0,95 или выше. |
| Применение категория |
| AC-4 |
| AC-3 |
| AC-1 |
| Количество полюсов |
| 3 P |
| Мощность столб состав |
| 3 Нет |
| Номинальный рабочий ток [Ie] |
| 40 A 60 ° C) при <= 440 В переменного тока AC-1 для цепи питания |
| 25 A 60 ° C) при <= 440 В переменного тока AC-3 для цепи питания |
| Управление петли напряжения |
| 36 В переменного тока 50/60 Гц |
| Вспомогательный контакт типа |
| 1 NO + 1 NC |
| Дополнительная информация |
| Номинальное рабочее напряжение [Ue] |
| Цепь питания: <= 690 В переменного тока 25. .. 400 Гц |
| Цепь питания: <= 300 В постоянного тока |
| Мощность двигателя (кВт) |
| 15 кВт при 500 В переменного тока 50/60 Гц (AC-3) |
| 5,5 кВт при 220/240 В переменного тока 50/60 Гц (AC-3) |
| 11 кВт при 380/400 В переменного тока 50/60 Гц (AC-3) |
| 11 кВт при 415/440 В переменного тока 50/60 Гц (AC-3) |
| 15 кВт при 660/690 В переменного тока 50/60 Гц (AC-3) |
| 5,5 кВт при 400 В переменного тока 50/60 Гц (AC-4) |
| Электрическая жизнь |
| 1,4 ка2. С 40 А AC-1 уе <= 440 В |
| 1,6 ка2. С 25 А AC-3 уе <= 440 В |
| 2 ка2. s 17 A AC-3 Ue 660/690 V |
| Срок службы |
| 15 kA². s |
| Рабочая частота |
| 3600 раз/час при <60 °C |
| Время действия |
| 12. .. 22 MS закрытия |
| 4. .. 19 MS breaking |
| Управление предел напряжения |
| Высвобождение аттрактанта: 0,3. .. 0,6 Uc при 50/60 Гц 60 ° C) |
| Эффективной работы: 0,8. .. 1,1 Uc при 50 Гц (при <60 °C) |
| Управление: 0,85. .. 1,1 Uc при 60 Гц 60 °C) |
| (~ 50 Гц hold) энергопотребление (VA) |
| 7,5 ва 60 Гц 0,3 20 °C) |
| 7 ВА 50 Гц 0,3 20 °C) |
| Обычный ток нагрева [Ith] |
| 10 А при <60 °C для сигнальной цепи |
| 40 А при <60 °C для цепи питания |
| Среднее сопротивление |
| 2 МОм-Ith 40 A 50Hz для цепи питания |
| Рассеивания тепла |
| 2… 3 Вт при 50/60 Гц |
| Номинальное короткое время выдерживает ток [Icw] |
| 240 A при <40 ° C-10 с для цепи питания |
| 380 A при <40 ° C-1 с для цепи питания |
| 50 А при <40 ° C-10 минут для цепи питания |
| 120 А при <40 ° C-1 минуту для цепи питания |
| 100 A-1 s для сигнальной цепи |
| 120 A-500 MS для цепи передачи сигнала |
| 140 A-100 MS для цепи передачи сигнала |
| Предохранители для использования с реле |
| 10 A gG Применимая сигнальная цепь в соответствии с IEC 60947-5-1 |
| 63 A gG при <= 690 В для типа 1 подходящей цепи питания |
| 40 A gG при <= 690 В для типа 2 |
| Категория перенапряжения |
| III |
| Номинальное напряжение изоляции [Ui] |
| Силовая цепь: 690 В в соответствии с IEC 60947-4-1 |
| Сигнальная цепь: 690 В в соответствии с IEC 60947-1 |
| Подавление пульсации модуль |
| Нет встроенного модуля подавления перенапряжения |
| Вспомогательный контакт типа |
| Тип механическое соединение 1 NO + 1 NC в соответствии с IEC 60947-5-1 |
| Тип зеркального отображения с основным контактным статусом 1 NC в соответствии с IEC 60947-4-1 |
| Петли сигнала частоты |
| 25 лет. .. 400 Гц |
| Минимальный коммутационный ток [Imin] |
| 5 мА для сигнальной цепи |
| Non-перекрытия времени |
| 1,5 MS между сбой питания NC и отсутствие контактов |
| 1,5 MS между сбой питания NC и отсутствие контактов |
| Сопротивление изоляции |
| > 10 МОм для сигнальной цепи |
| Установка метод |
| Опорная пластина крепления |
| C креплением на Рейке |
| Проводка Емкость |
| Цепь управления: затяжка болтов 1 1… 4 мм² выбор кабеля: гибкий шнур без обжимной клеммы |
| Цепь управления: затяжка болтов 2 1… 4 мм² выбор кабеля: гибкий шнур без обжимной клеммы |
| Петля управления: затяжка болтов 1 1… 4 мм² выбор кабеля: гибкий шнур с |
| Петля клеммы петля управления петля: крепление болта 2 1… 2,5 мм² выбор кабеля: гибкий шнур с |
| Петля концевой клеммы петля управления: крепление болта 1 1… 4 мм² выбор кабеля: Жесткий провод без заглушки |
| Цепь управления: болтами 2 1… 4 мм² выбор кабеля: Жесткий провод без заглушек |
| Силовая цепь: болтами 1 1,5… 10 мм² наружный диаметр наконечника Ø: 10 мм выбор кабеля: гибкий шнур без наконечника |
| Силовая цепь: болтовое крепление 2 1,5… 6 мм² наружный диаметр наконечника Ø: 10 мм выбор кабеля: гибкий шнур без наконечника |
| Силовая цепь: болтовое крепление 1 1… 6 мм² диаметр клеммы Ø: 10 мм выбор кабеля: гибкий шнур с герконовым наконечником |
| Силовая цепь: крепление болта 2 1… 4 мм² диаметр клеммы Ø: 10 мм выбор кабеля: гибкий шнур с герконовым наконечником |
| Силовая цепь: закручивание болтов 1 1,5… 6 мм² наружный диаметр наконечника Ø: 10 мм выбор кабеля: Жесткий провод без тростника |
| Силовая цепь: затяжка болтов 2 1,5… 6 мм² наружный диаметр наконечника Ø: 10 мм выбор кабеля: Жесткий провод без terminal клеммы |
| Затяжки |
| Схема управления: отвертка 1,7 нм для затяжки болтов Ø 6 Плоский порт |
| Схема управления: отвертка 1,7 нм для затяжки болтов без 2 крестовых винтов |
| Силовая цепь: отвертка 2,5 нм для затяжки болтов Ø 6 Плоский порт |
| Силовая цепь: 2,5 нм сквозная отвертка для зажимной винт No 2 Phillips |
| Силовая цепь: отвертка 2,5 нм для кабельного соединителя Ø 6 плоский винт: M4 |
| Силовая цепь: 2,5 нм отвертка для отвертки № 2 через кабельный разъем Phillips винт: M4 |
| Высота |
| 85 мм |
| Ширина |
| 45 мм |
| Глубина |
| 92 мм |
| Управление петли характеристики |
| Переменного тока при температуре не выше 50/60 Гц |
| Номинальное импульсное выдерживаемое напряжение [Uimp] |
| 6 кв в соответствии с МЭК 60947 |
| Защитная крышка |
| Нет |
| (~ 50 Гц вытяжной) энергопотребление (ВА) |
| 70 ва 60 Гц 0,75 20 °C) |
| 70 ва 50 Гц 0,75 20 °C) |
| Вес продукта |
| 0,37 кг |
| Контактор переменного тока Совместимость |
| M2 |
| Модель |
| LC1D |
| Окружение |
| Соблюдении всех стандартов |
| IEC 60947-4-1 |
| GB 14048,4 |
| Сертифицированный продукт |
| CCC |
| Степень загрязнения окружающей среды |
| 3 |
| Меры защиты |
| TH в соответствии с IEC 60068-2-30 |
| Уровень защиты IP |
| IP2x спереди |
| Главная схема панели для IEC 60529 IP2x Передняя панель катушки цепи для IEC 60529 |
| Рабочая температура |
| -5… 60 °C |
| Окружающая температура хранения |
| -60… 80 °C |
| Температура окружающего воздуха |
| -40… 70 °C (допускается в соответствии с Uc) |
| Рабочая высота |
| 3000 м без каких-либо |
| Огнестойкость и аномальное высокотемпературное сопротивление |
| 850 ° C в соответствии с IEC 60695-2-11 |
| Ударом и сопротивляемостью при колебательном движении |
| Сейсмические свойства контакты открытые (2 gn (5. .. 300 Гц) до IEC 60068-2-6 |
| Сейсмическая производительность закрытого состояния контактов (4 gn (5. .. 300 Гц) до IEC 60068-2-6 |
| Анти-шок производительность 11 MS контакт закрытый (15 gn) в соответствии с IEC 60068-2-27 |
| Ударопрочность 11 MS контакт открытый (8 gn) в соответствии с IEC 60068-2-27 |
| Знак качества |
| CE декларация |
