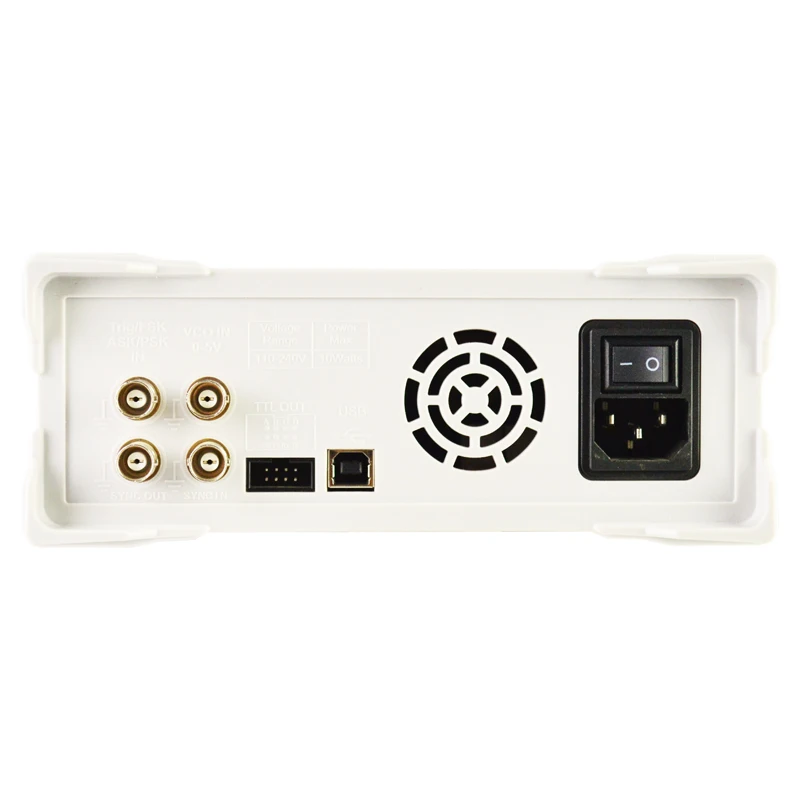

FY6900 60 МГц двухканальный DDS произвольной формы генератор сигналов Источник частоты Счетчик полностью числовое управление

Описание

FY6900 60 МГц двухканальный DDS произвольной формы генератор сигналов Источник частоты Счетчик полностью числовое управление

{Изготовленный на заказ} долл. США

2019 новейшая модель!
FY6900 60 МГц DDS генератор сигналов
Основные Особенности:

Принять технологию прямого цифрового синтезатора (DDS) и обеспечить стабильные, точные, чистые и низкие искажения сигналов.
2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320 × 240,Отображение параметров и графика двух каналов одновременно.
Прибор использует 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV),Частота дискретизации 250 MSA/s, разрешение по вертикали 14 бит.
Может выводить до 97 групп функций/произвольной формы,Содержит 33 группы заданных форм и 64 группы заданных пользователем форм. Предустановленные формы: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус,CMOS (0 ~ 12 В), четыре канала ttl, Exponential Rise, Exponential Fall, noise, ECG, DC и т. Д.
Позволяет хранить 64 файла данных произвольной формы, каждая из них имеет глубину 8192 точек * 14 бит;(Чем длиннее глубина хранения формы, тем более детально сохранена форма, и данные сигнала могут быть восстановлены с высокой.)
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция: он может 4 свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл; он имеет линейный и логарифм двух типов; 0,01 S ~ 999,99 S время; вверх, вниз и круговой путь.
ГУН Функция(Выход управления напряжением): может быть достигается внешним входным сигналом: частота управления напряжением, амплитуда управления напряжением, смещение управления напряжением, рабочий цикл управления напряжением и модуляции шим.
Функция серийного вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
Функция частотного счетчика 100 м: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Рабочая частота 100 МГц, а минимальная рабочая частота 0,01 Гц.
Функция счетчика: Он имеет 2 режима измерения муфты, включая соединение постоянного тока и соединение переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока.
Стандартные двойные полнофункциональные каналы, которые эквивалентны двум автономным генераторам.
Функция синхронизации каналов: поддержка копирования формы и копирования состояния между каналами.
Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, фаза между каждым каналом можно регулировать.
Точно Отрегулируйте фазы двух каналов, может быть 0,01 °.
Минимальное амплитудное разрешение может достигать 1 мВ. Амплитуда 0 ~ 24Vpp.
Рабочий цикл каждого канала может быть отрегулирован независимо от 0,01-99.99%,Разрешение регулировки 0.01%.
-12 V ~ + 12 V DC офсетная функция. Разрешение 0,001 V.
Функция сохранения: она может сохранить 20 наборов пользовательских параметров и может быть загружена.
Коммуникационная функция: все функции могут управляться с помощью программы ПК и протокол связи открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
Предоставьте программное обеспечение для ПК для полноформатного монтажа. Пользователи могут загружать произвольные формы на этот инструмент после изменения с помощью программы ПК, которая включена в CD-диск пользователя.
Принять ABS пластиковый корпус с дизайном типа таблицы. Используйте Широкий источник напряжения 100-240 В (AC).
Можете выбрать наш усилитель серии FYA2000S или FPA1000 для вывода 20 Вт ~ 100 Вт сигнала в DC-10MHz ширине без каких-либо искажений.
FY6900 может выводить функцию/произвольную форму, включая:
> Синуса
> Квадратный
> Прямоугольник
> Треугольники/рампы
> Подъем Зуба
> Осень зуба
> Lorenz импульсов
> Многотональные
> Шум
> Электрокардиограмма (ЭКГ)
> Трапециевидные импульсов
> Sinc импульсов
> Коротких импульсов
> Gauss белый Шум
> Шаг Треугольники
> Положительным шаг
> Обратное шаг
> Положительный показатель
> Обратное показатель
> Положительный падения показателя
> Обратное падения показателя
> Положительный логарифм
> Обратное логарифм
> Положительный падения логарифм
> Обратное падения логарифм
> Линейный FM
> AM
> FM
> Положительный пол
> Отрицательный пол
> Положительный половина для выправления изгибов
> Отрицательный половина для выправления изгибов
> Пользовательская форма
Технические Параметры:

Частота
Модель		FY6900-20M			FY6900-30M		FY6900-50M	FY6900-60M
Синуса		0 ~ 20 МГц			0 ~ 30 МГц		0 ~ 50 МГц	0 ~ 60 МГц
Квадратной формы		0 ~ 15 МГц			0 ~ 25 МГц		0 ~ 25 МГц	0 ~ 25 МГц
Пандус, Треугольники		0 ~ 10 МГц			0 ~ 10 МГц		0 ~ 10 МГц	0 ~ 10 МГц
Импульсов		0 ~ 10 МГц			0 ~ 10 МГц		0 ~ 10 МГц	0 ~ 10 МГц
Ttl/CMOS		0 ~ 10 МГц			0 ~ 10 МГц		0 ~ 10 МГц	0 ~ 10 МГц
Произвольной формы		0 ~ 10 МГц			0 ~ 10 МГц		0 ~ 10 МГц	0 ~ 10 МГц
Мин импульсов ширина		20ns (все модели импульсов Мин ширина может быть 20ns)
Мин. Разрешение на всех частотах		1μгц (минимальное разрешение может быть низким до 1μгц на всех частотах для обеспечения точности регулировки под высокой частотой. Например, он может выдавать сигнал 10,000000000001 МГц).
Точность		± 20ppm
Стабильность		± 1 ppm/3 часа
Форма характеристики
Формы		Синус, квадрат, прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/рампа, пила, CMOS, четыре канала ttl, DC, половина, полный, положительный шаг, обратный шаг, положительный показатель, обратный показатель, лоренц-пульс, многотон, шум, ЭКГ, трапециевидный пульс, Синк-Пульс, Узкоимпульсный, Gauss белый шум, AM, FM, и другие 64 устанавливает пользовательскую форму.
Энергонезависимой для хранения		Может хранить 64 пользовательских произвольных формы, (8 K 14 бит) * 64
Форма Длина		8192 точек * 14 бит
Частота дискретизации		250MSa/s
Вертикальный Разрешение		14 бит
Синуса		Гармоническое подавление			≥50 дБ (<1 МГц); ≥45 дБ (1 МГц ~ 20 МГц);
		Суммарный коэффициент гармонических искажений			<0.5% (20 Гц ~ 20 кГц, 0 дБм)
Прямоугольник		Время нарастания/спада			≤7ns (VPP <5 V)
		Выброс			≤5%
		Рабочий цикл			0.01% ~ 99.99% (разрешение 0.01%)
Зуба		Линейность			> 99% (0,01 Гц ~ 10 кГц)
Выход характеристики
Амплитуда(VPP)		Frequency≤5MHz: 1mVpp ~ 24Vpp; 5 МГц 10 МГц Частота> 20 МГц: 1mVpp ~ 5Vpp;
Разрешение		1mV
Амплитуда стабильности		±0. 5%/5 часов
Амплитудно-это действительно плоский экран		± 5% (<10 МГц); ± 5% (> 10 МГц);
Форма Выход
Импеданс		50Ω±10%(Типичное)
Защита		Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
DC офсетная печать
Офсетная печать		Частота ≤20 МГц: ± 12 В; Частота> 20 МГц: ±2. 5 В;
Офсетная печать Разрешение		1mV
Фазы Особенности
Фазы		0 ~ 359,99 °
Фазы разрешение		0,01 °
TtlВыход
Ttl уровень амплитуды		> 3Vpp
Разветвителя		> 8 ttl нагрузки
Время нарастания/спада		≤10ns
КМОП-матрицаВыход
Низкое электро уровня		<0,3 V
Высокая электрический уровень		1 ~ 12 В
Время нарастания/спада		≤18ns
Измерение наружных размеров
Функция		Частота, период, положительный/отрицательный пульс-ширина, рабочий цикл
Вход Напряжение		1Vpp ~ 20Vpp
Частотомер		Разрешение			0,01 Гц (время выхода = 100 с)
		0,01 Гц ~ 100 МГц
		Чувствительность			Время ворот 3 класса (1 S, 10 S, 100 S) регулируемый
Счетчик		0-4294967295
		Соединительная муфта			Постоянный ток, переменный ток,
		Режим работы			Руководство по эксплуатации
Период		Измерение					5ns ~ 20 s	DC муфта измерения
Импульсно-Ширина		Измерение					0ns ~ 20 s
		Разрешение					5ns
Рабочий цикл		(Дисплей)					0% ~ 100%
Перевозчик формы		Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Тип		Линейный или логарифм
Направление		Направления вверх, вниз и обратно;
Объектов		Частота, амплитуда, смещение, рабочий цикл
Время		0,01 с ~ 999,99 с/шаг
Установка		Исходное положение и конечное положение могут быть выбраны произвольно.
Определяется настройкой параметров.
ГУН(Выход управления напряжением)
Модуляции сигнала для ввода		0 ~ 5В
ГУН частота сигнала		0-2000 Гц
Управления Гун объекта		Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, контроль напряжения рабочего цикла.
ГУН специальная функция		Может амплитудный модулят (AM) или частотный модулят (FM) внешним аналоговым сигналом.
Модуляции
Модуляции Тип			AM, FM, PM, ASK, FSK, PSK
Перевозчик формы			Синус, квадрат, треугольник, пандус, произвольная форма (кроме постоянного тока)
АМ
Источник света			Внутренний (CH2)/внешний (VCO в порту)
Модуляции формы			Синус, квадрат, треугольник, пандус, произвольная форма
Глубина			0% до 120%
Частота модуляции			Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
FM
Источник света			Внутренний (CH2)/внешний (VCO в порту)
Модуляции формы			Синус, квадрат, треугольник, пандус, произвольная форма
Частота модуляции			Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
PM
Источник света			Внутренний (CH2)/внешний (VCO в порту)
Модуляции формы			Синус, квадрат, треугольник, пандус, произвольная форма
Отклонение фазы			От 0 до 360 °
Частота модуляции			Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
Спросить
Источник света			Внутренний (CH2), внешний (ASK IN port), ручной
Модуляции формы			Квадрат с 50% рабочего цикла.
Ключ частоты			1μHz ~ 10 МГц
FSK
Источник света			Внутренний (CH2), внешний (FSK IN port), ручной
Модуляции формы			Квадрат с 50% рабочего цикла.
Ключ частоты			1μHz ~ 10 МГц
PSK
Источник света			Внутренний (CH2), внешний (PSK в порту), ручной
Модуляции формы			Квадрат с 50% рабочего цикла.
Ключ частоты			1μHz ~ 10 МГц
Burst Функция
Перевозчик формы			Синусоидальний, квадратный, пандус, произвольный (кроме постоянного тока)
Burst рассчитывать			1 ~ 1048575
Источник запуска			Ручной, внутренний, внешний (AC/DC)
G'eneral Технические характеристики
Дисплей	Тип			2,4 дюймов, цветной TFT дисплей.
Сохранить и нагрузки	Количество			20
	Позиция			От 01 до 20 (01 для значения по умолчанию start)
Интерфейс	Тип			USB к последовательный интерфейс
	Протокол			Линейный режим, обеспечивающий протоколы связи.
	Общении Скорость					9600bps (промышленный стандарт)
Напряжение				AC100V ~ 240 V
Technic	SMD, LSI, надежный и долговечный
Зуммер	Можно включить/выключить настройкой.
Управление	Кнопки и ручка непрерывно.
Защита окружающей среды	Темп. : 0 ~ 40℃, влажность: <80%
Размер	200 мм * 190 мм * 90 мм (Д * Ш * В)
Вес	850 г
Посылка Размеры	25 см * 21 см * 10 см (Д * Ш * В)
Посылка Вес	0,98 кг (главный двигатель, аксессуары и упаковочные материалы)

Примечание: FY6900 поддерживает переключатель меню на английском и китайском. Defaul-английский язык.

Посылка включает в себя:
(1 шт.);FY6900 60 МГц DDS генератор сигналов
1 х кабель
1 х USB кабель для передачи данных
2 x bnc-кабеля
1 x BNC-BNC кабель
