Описание
Характеристики пульта дистанционного управления:
Партномер: KT08-4Рабочая частота RF: 433 МГц.Кодированная система: 1527 обучающий код.Рабочее напряжение: DC 3 V.Рабочий ток: <25 мАМощность передачи: 10 мВт.Беспроводное рабочее расстояние: 50 м (свободное пространство).Скорость передачи: 50 ~ 60 кГц.Отклонение частоты: + 0,2 МГц или-0,2 МГц.Цвет: черный.Вес посылка: 30g/1,05 oz.
Технические данные приемника:
Партномер: KR1201AВходное напряжение: 12 ВРабочий ток: 10AМаксимальная нагрузка: 110 ВтЧастота: 433 МГцПоддержка формата кодирования: EV1527Метод проводки: NC COM NOРежим работы: Мгновенный, тумблер, задержка времени фиксации (5S, 10 s, 15 s)
Схема подключения:
+ V: 12 V + вход;-V: 12 V-вход;НЕТ: выход, нормальный открытый;COM: выход, общий;NC: выход, нормальное закрытие.
Примечание: различные варианты включают различные упаковки:
Посылка 1 включает в себя:
1 * KT08-4 433 МГц пульт дистанционного управления (включая батарею)

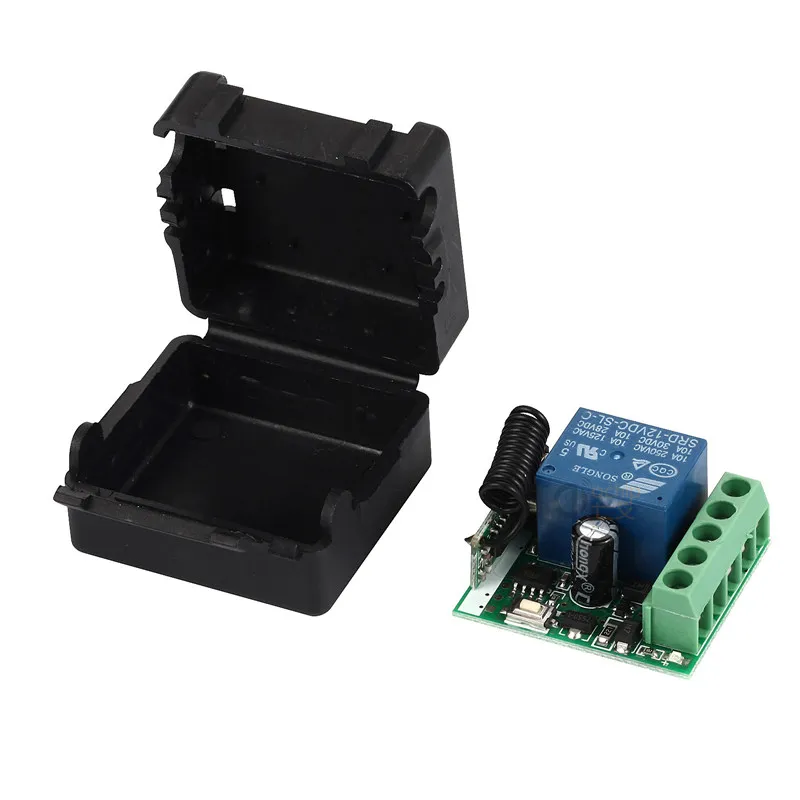

Посылка 2 включает в себя:

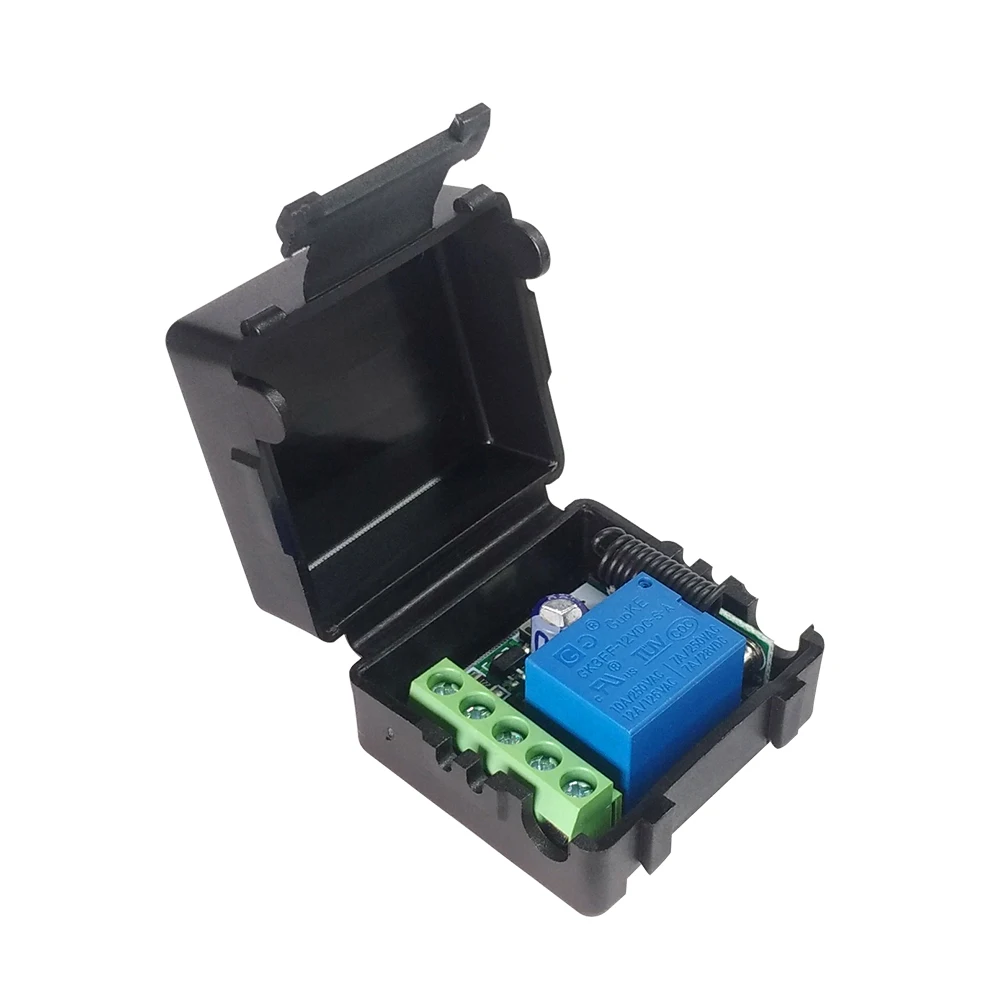

1 * KR1201A-4 модуль приемника 433 МГц (включая корпус);
Посылка 3 включает в себя:
1 * KT08-4 433 МГц пульт дистанционного управления (включая батарею)1 * KR1201A-4 модуль приемника 433 МГц (включая корпус);
О Рабочий режим:
Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле dis-подключается.Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите дважды на кнопку дистанционного управления, реле dis-подключается.Фиксация: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле dis-подключение.Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5S или 10 s или 15 s, реле отключается автоматически.
Очистка кода:
Нажмите кнопку обучения на приемниках в течение 8 раз, коды будут очищены;После очистки кода весь пульт дистанционного управления больше не может работать.
Операционной Instrution:
Изучение кода :( мгновенный)Нажмите клавишу обучения на приемнике один раз, он переходит в режим мгновенной настройки.Подождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.Обучение коду: (переключение)Нажмите клавишу обучения на приемнике дважды, он переходит в режим переключенияПодождите немного, светодиодный индикатор выключится, он переходит в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем оторваться.Через 3 секунды светодиодный индикатор снова включится, успешно учится.Обучение коду :( фиксация)Примечание: Когда вы выбираете режим фиксации, для того, чтобы узнать больше пульта дистанционного управления, вам нужно узнать две разные кнопки, первый раз изученный для "ON", второй раз выучил для "выключения".Например: Кнопка A = вкл., кнопка B = ВЫКЛ.Нажмите клавишу обучения на приемнике тройное время, он переходит в режим блокировки.Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем оторвется.Нажмите кнопку дистанционного управления A.Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B.Светодиодная вспышка 5 раз.Через 3 секунды светодиодный индикатор снова включится, успешно учится.A = вкл., B = ВЫКЛ.Обучение коду :( режим задержки времени)Нажмите клавишу обучения на приемнике вперед время, время работы в течение 5 секунд.Нажмите клавишу обучения на приемнике в пятое время, время задержки в течение 10 секунд.Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.Светодиодный индикатор выключится.Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается.Через 3 секунды светодиодный индикатор снова включится, успешно учится.
Примечание:
Система может хранить 25 шт. пультов, если пульт получает более 25 шт., начальный пульт дистанционного управления будет потерян.
Характеристики
- Бренд
- QIACHIP
- Сертификация
- Обязательный сертификат КНР / Европейский сертификат соответствия / RoHS
- Тип товара
- Переключатели
- Особенности
- 433 MHz DC 12V RF Wireless Interrupteur For Smart Garage Door
- Гарантия
- 1 Year
- Материал
- Пластик
- Тип переключения
- Дистанционное управление
- Расстояние Дистанционного Управления
- About 20-50m For Smart Home
- Номер модели
- KT08-4+KR1201A-4
- Input voltage
- 12V
- Working current
- 10A
- Maximum load power
- 110W
- Frequency
- 433Mhz
- Support encoding format
- EV1527
- Wiring method
- NC COM NO
