Описание
Загрузка данных:
Http://www.lcdwiki.com/2.8inch_SPI_Module_ILI9341_SKU:MSP2807
Описание продукта:

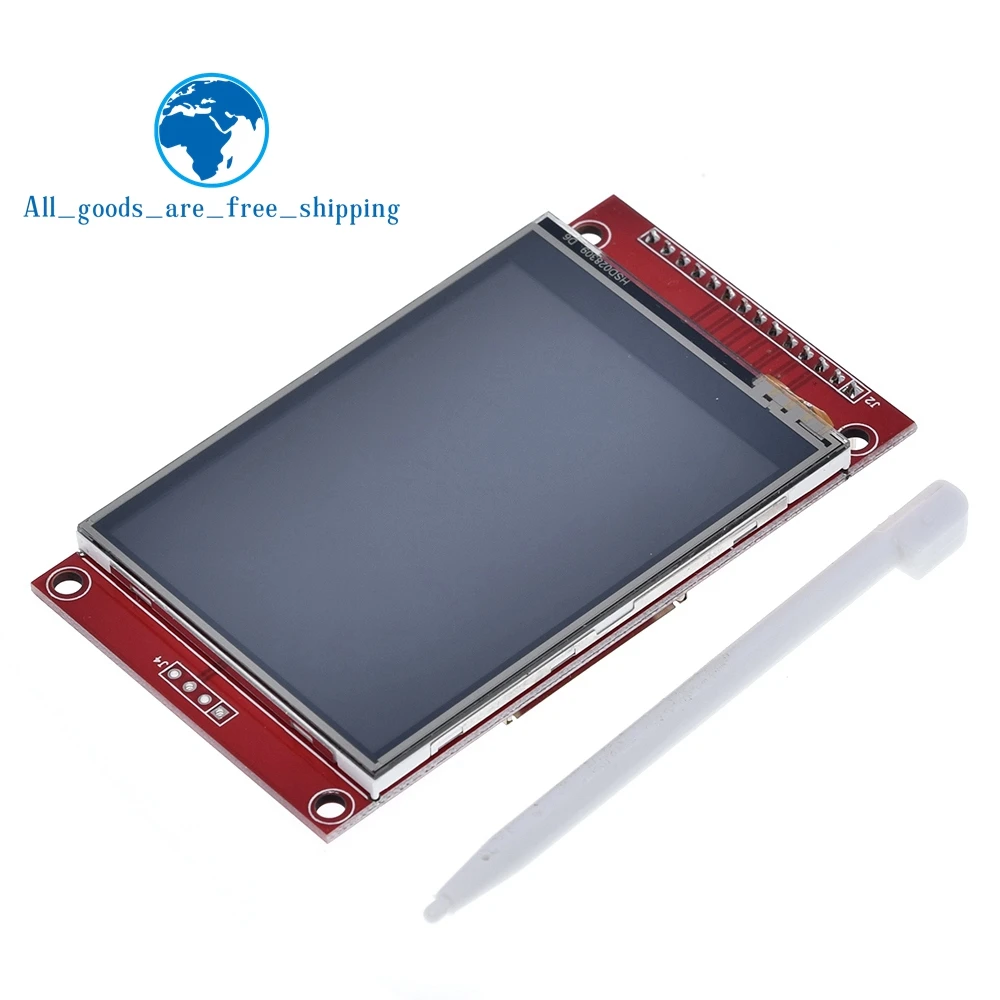

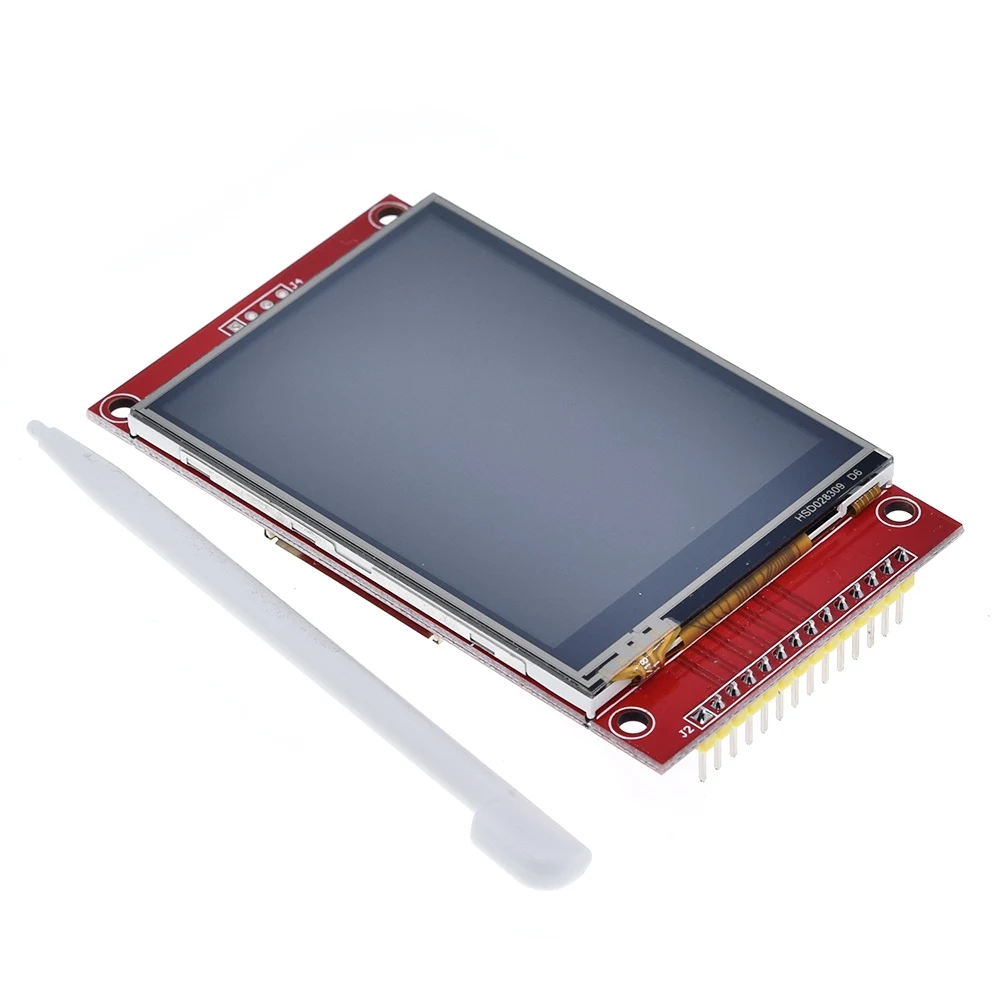

2,8 дюймовый цветной экран, поддержка 65 K цветной дисплей, дисплей насыщенных цветов
Разрешение 320X240, дополнительная Сенсорная функция
Используя последовательный spi bus, для подсветки дисплея требуется всего несколько IOs

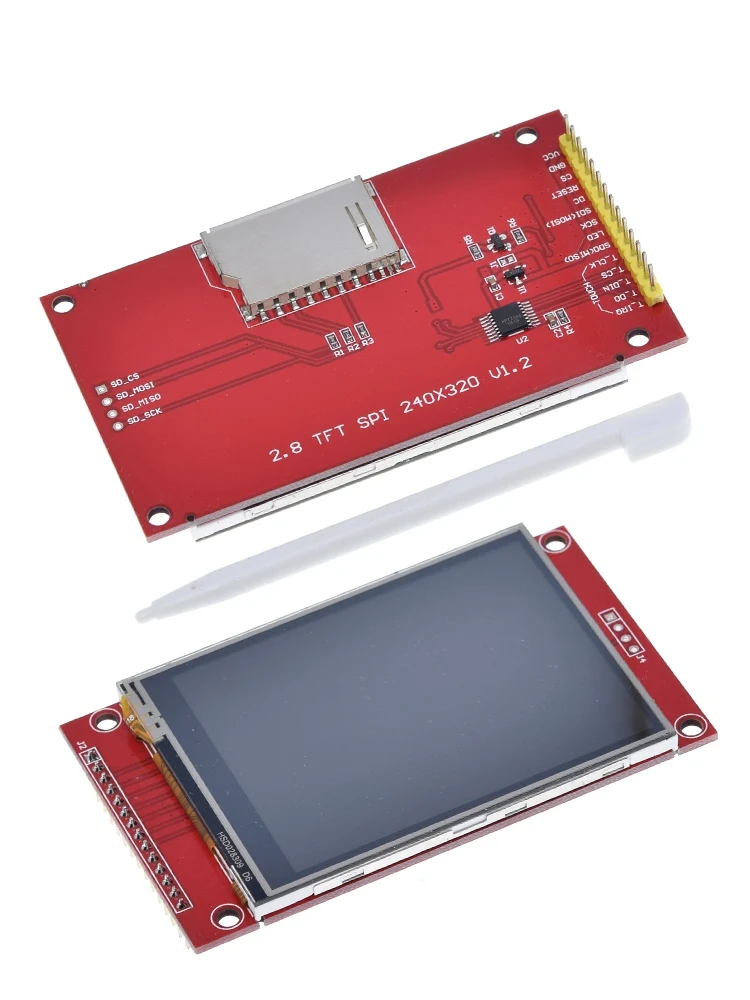

Легко развернуть эксперимент со слотом для sd-карты
Предоставить богатую образец программы
Военные стандарты процесса, долгосрочная стабильная работа
Предоставление основной драйвер технической поддержки
Параметры продукта
| Название | Параметр |
| Цвет дисплея | Цветная (RGB) 65 к цветной сенсорный экран |
| Артикул: | Есть Сенсорный экран: MSP2807 |
| Нет сенсорного экрана: MSP2806 | |
| Размер экрана | 2,8 (дюйм) |
| Тип | На тонкопленочных транзисторах на тонкоплёночных транзисторах |
| Драйвер IC | ILI9341 |
| Разрешение | 320*240 (пиксель) |
| Модуль Интерфейс | 4-модуль дисплея интерфейс |
| Активная область (область АА) | 43,2x57,6 (мм) |
| Модуль печатной платы Размеры | 50,0x86,0 (мм) |
| Операционной Температура | -20℃ ~ 60 ℃ |
| Для хранения Температура | -30℃ ~ 70℃ |
| VCC напряжение питания: | 3,3 В ~ 5 В |
| Материнскую плату порт ввода-вывода напряжения | 3,3 В (ttl) |
| Мощность потребления | TBD |
| Грубая масса (в упаковке) | Нет касания: 34 (g)/с сенсорным: 43 (g) |

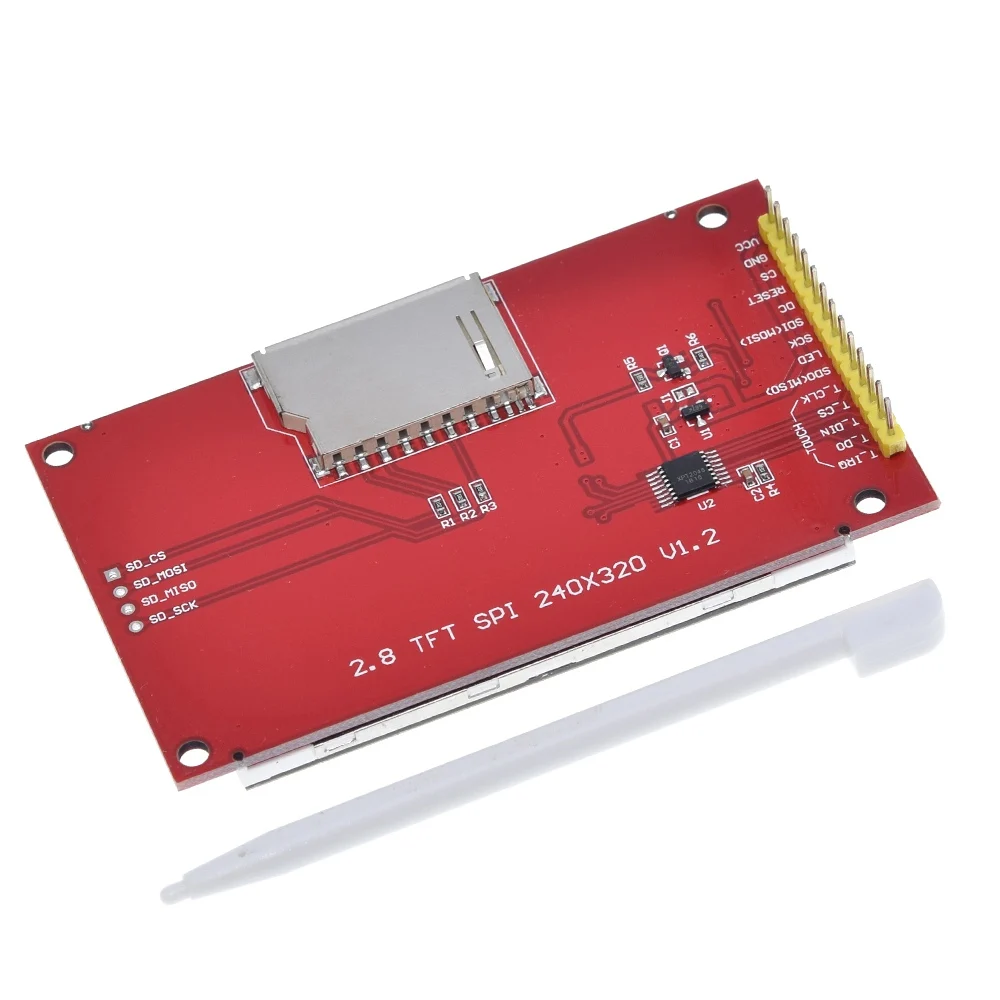

| Номер | Булавка | Описание продукта: |
| 1 | VCC | 5 V/3,3 V вход питания |
| 2 | GND | Заземления |
| 3 | CS | Чип LCD выберите сигнал, низкий уровень включения |
| 4 | Сброс | ЖК-сигнал сброса, низкий уровень сброса |
| 5 | DC/RS | ЖК-дисплей/сигнал выбора данных, Высокий уровень: зарегистрированный, низкий уровень: данные |
| 6 | SDI (MOSI) | SPI, напишите Дата сигнал |
| 7 | SCK | SPI часы сигнала |
| 8 | Светодиодный | Контроль задней подсветки, высокий уровень освещения, Если не контролируется, подключите 3,3 В всегда яркий |
| 9 | SDO (МИСО) | SPI автобус Дата сигнал чтения, если вам не нужна функция чтения, вы не можете подключить его |
| (Ниже приведен линейный провод сигнала сенсорного экрана, если вам не нужна Сенсорная функция или сам модуль не имеет сенсорной функции, вы не можете подключить их) | ||
| 10 | T_CLK | Сенсорный SPI автобусный сигнал |
| 11 | T_CS | Чип сенсорного экрана выбирает сигнал, низкий уровень включения |
| 12 | T_DIN | Сенсорный экран SPI, вход |
| 13 | T_DO | Сенсорный экран SPI bus |
| 14 | T_IRQ | Сигнал прерывания сенсорного экрана, низкий уровень при обнаружении касания |
Характеристики
- Бренд
- TZT
- Режим отображения
- 2.8" SPI TFT LCD
- Индивидуальное изготовление
- Да
- Тип
- Графический
- Номер модели
- 37444
- Разрешение
- 128*64
