Умная электроника 2,2 дюймов 240*320 точек SPI, TFT, ЖК модуль последовательного порта дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino Diy

5.0 2 отзыва 11 заказов
295 руб.

Описание

Умная электроника 2,2 дюймов 240*320 точек SPI, TFT, ЖК модуль последовательного порта дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino Diy

Загрузка данных: Http://www.lcdwiki.com/2.2inch_SPI_Module_ILI9341_SKU:MSP2202

Описание продукта:

2,2 дюймовый цветной экран, поддержка 65 K цветной дисплей, дисплей насыщенных цветов

Разрешение 320X240, прозрачный дисплей

Используя последовательный spi bus, для подсветки дисплея требуется всего несколько IOs

Легко развернуть эксперимент со слотом для sd-карты

Предоставить богатую образец программы

Военные стандарты процесса, долгосрочная стабильная работа

Предоставление основной драйвер технической поддержки

Параметры продукта

НазваниеПараметр
Цвет дисплеяЦветная (RGB) 65 к цветной сенсорный экран
Артикул:MSP2202
Размер экрана2,2 (дюйм)
ТипНа тонкопленочных транзисторах на тонкоплёночных транзисторах
Драйвер ICILI9341
Разрешение320*240 (пиксель)
Модуль Интерфейс4-модуль дисплея интерфейс
Активная область (область АА)33,84x45,12 (мм)

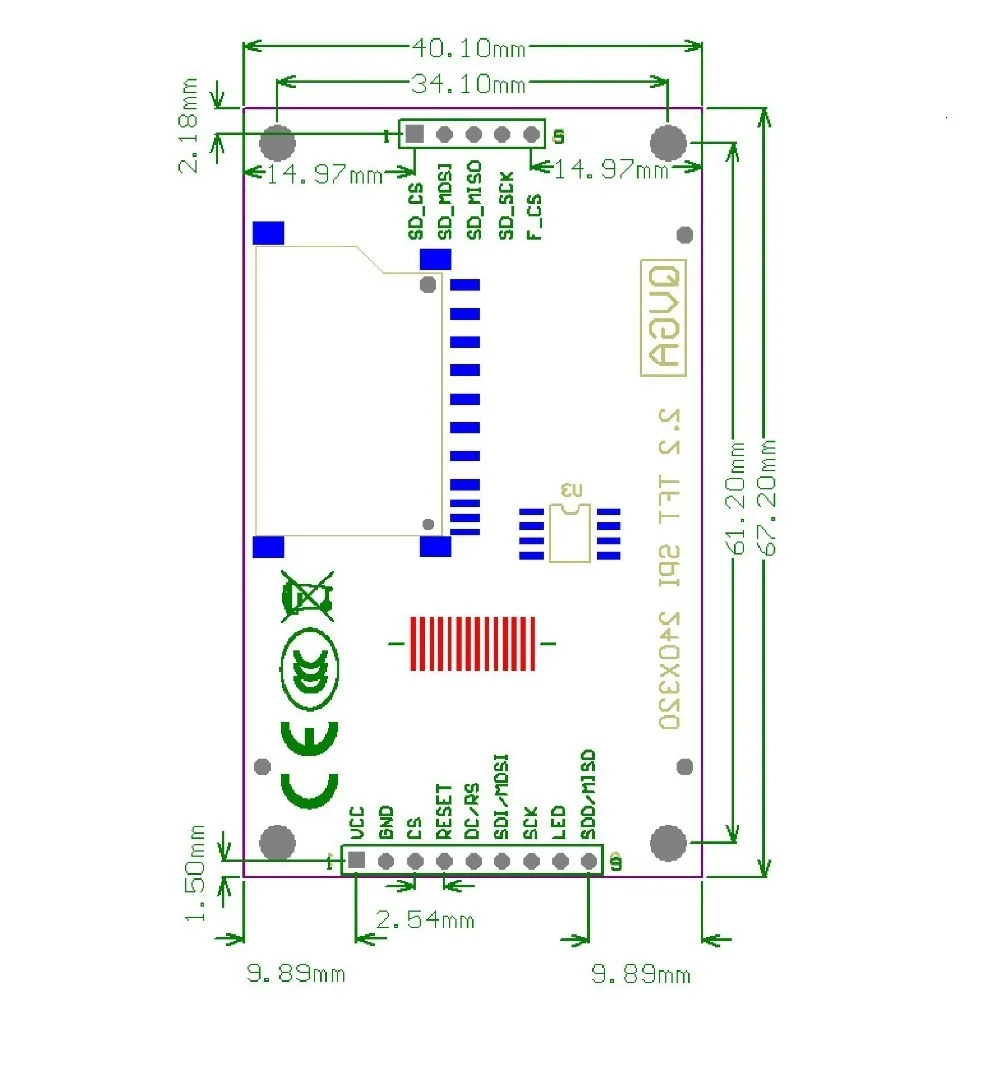

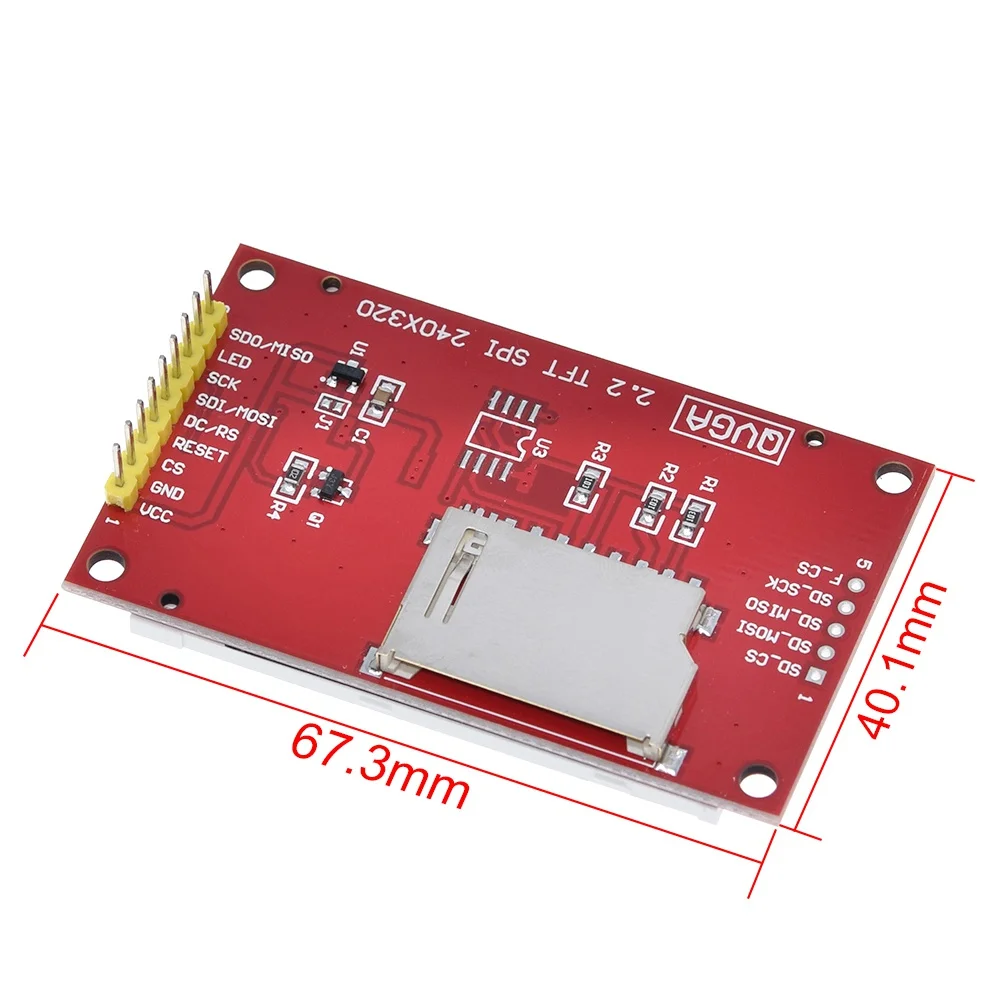

Модуль печатной платы Размеры40,10x67,20 (мм)
Операционной Температура-20℃ ~ 60 ℃
Для хранения Температура-30℃ ~ 70℃
VCC напряжение питания:3,3 В ~ 5 В
Материнскую плату порт ввода-вывода напряжения3,3 В (ttl)
Мощность потребленияTBD
Грубая масса (в упаковке)22 (г)
НомерБулавкаОписание продукта:
1VCC5 V/3,3 V вход питания
2GNDЗаземления
3CSЧип LCD выберите сигнал, низкий уровень включения
4СбросЖК-сигнал сброса, низкий уровень сброса
5DC/RSЖК-дисплей/сигнал выбора данных,

Высокий уровень: зарегистрированный, низкий уровень: данные

6SDI/MOSISPI, напишите Дата сигнал
7SCKSPI часы сигнала
8СветодиодныйКонтроль задней подсветки, высокий уровень освещения,

Если не контролируется, подключите 3,3 В всегда яркий

9УДПП/мисоSPI автобус Дата сигнал чтения, если вам не нужна функция чтения, вы не можете подключить его

Умная электроника 2,2 дюймов 240*320 точек SPI, TFT, ЖК модуль последовательного порта дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino DiyУмная электроника 2,2 дюймов 240*320 точек SPI, TFT, ЖК модуль последовательного порта дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino Diy

Умная электроника 2,2 дюймов 240*320 точек SPI, TFT, ЖК модуль последовательного порта дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino DiyУмная электроника 2,2 дюймов 240*320 точек SPI, TFT, ЖК модуль последовательного порта дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino DiyУмная электроника 2,2 дюймов 240*320 точек SPI, TFT, ЖК модуль последовательного порта дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino DiyУмная электроника 2,2 дюймов 240*320 точек SPI, TFT, ЖК модуль последовательного порта дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino DiyУмная электроника 2,2 дюймов 240*320 точек SPI, TFT, ЖК модуль последовательного порта дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino DiyУмная электроника 2,2 дюймов 240*320 точек SPI, TFT, ЖК модуль последовательного порта дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino DiyУмная электроника 2,2 дюймов 240*320 точек SPI, TFT, ЖК модуль последовательного порта дисплей ILI9341 5 V/3,3 V 2,2 ''240x320 для Arduino Diy

Характеристики

Бренд
TZT
Индивидуальное изготовление
Да
Тип
TFT
Номер модели
2.2 Inch TFT
Разрешение
128*64
